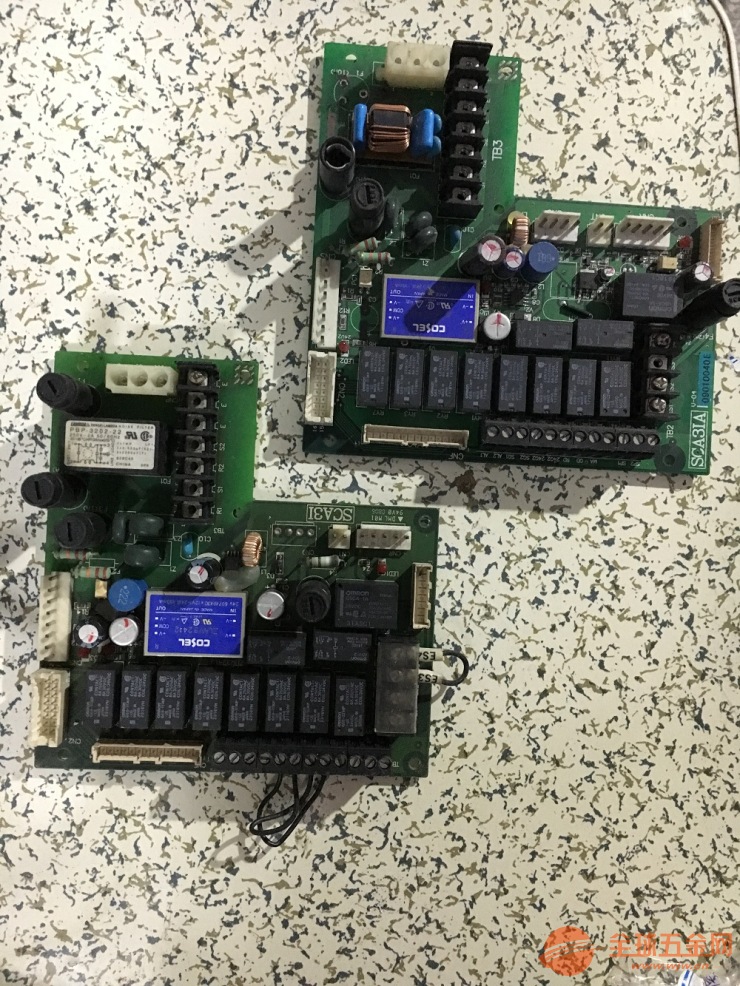

工业开关电源电路板检修实操指南（适配工厂产线，新手专业全覆盖）

一、开头引言

工业开关电源是工厂自动化生产线、PLC控制柜、变频器、伺服驱动器的“能量中枢”，承担着为电机驱动、传感器网络、PLC系统提供稳定供电的核心任务。在工业现场，开关电源需适应85-265VAC宽幅电网波动，承受500W至5kW的高功率负载，同时应对电机启停产生的10kHz-1MHz强电磁干扰-3。一旦开关电源电路板出现故障，整条生产线可能停摆，每小时损失可能高达数万元——掌握工业开关电源电路板检测方法，是每一位工控设备维修人员和企业质检从业者的核心技能。

对于新手工程师和工厂入门质检员来说，面对密密麻麻的元器件和高压电路，往往不知从何下手；对于专业维修技师和企业质检负责人，则需要在批量维修或产线质检场景下快速锁定故障，确保检测结果的行业合规性。本文从工业维修一线的真实需求出发，结合开关电源“亚健康”故障状态（无坏件但工作失常的疑难杂症）的排查难点，分层讲解从外观检查到专业仪器检测的全流程方法，帮助不同基础的读者快速掌握测量开关电源电路板好坏的实用技巧，同时规避工业高压环境下的检测安全风险-2。

二、前置准备

1. 工业开关电源电路板检测核心工具介绍

新手基础工具（适配工厂入门维修人员和电工新手）：

• 数字万用表：具备直流电压、交流电压、电阻、二极管及通断测试功能的数字万用表是工业电路板检测的入门标配。建议选择具备自动量程和防误测保护功能的产品，测量高压电容前务必确认档位正确-。工业现场常用档位包括DC 1000V档（测310V母线电压）、二极管档（测MOS管体二极管和整流桥）、电阻档（测电容充放电特性和启动电阻）。

• 放电电阻：2W以上、50-100Ω的功率电阻或专用放电棒，用于对大电解电容安全放电，这是工业高压检测的生命线工具。

• 隔离变压器：1:1隔离变压器将维修电路与市电网隔离，有效降低触电风险，是工业开关电源维修的强制配置-17。

• 防静电设备：防静电手环、防静电工作台垫，保护精密元件。

专业进阶工具（适配工厂专业质检和批量维修场景）：

• 数字示波器：带宽≥100MHz的数字示波器配合高压差分探头，用于观测开关管驱动波形、电源纹波和开关瞬态尖峰。在工业开关电源维修中，示波器是诊断“亚健康”状态的关键设备——许多万用表测不出来的间歇性故障、驱动波形畸变问题，只有通过示波器才能精准捕捉-41。

• LCR数字电桥：高精度测量电容的ESR（等效串联电阻）、电感量和电容容值，精度可达0.05%，用于判定电容老化、电感匝间短路等隐性故障-46。LCR电桥在工业电容批量筛选和精密维修中必不可少。

• 可编程直流电子负载：模拟不同负载工况，测试电源在满载、轻载及动态负载切换时的输出电压稳定性和纹波水平，适配工厂产品质检的规范要求-49。

• 红外热像仪：快速定位电路板上的异常发热点——过载元件、短路位置和散热不良区域一目了然，大幅提升批量排查效率-62。

• 高压差分探头：搭配示波器安全测量MOS管漏源极间的开关波形，是工业高压安全检测的核心配件。

2. 工业开关电源电路板检测安全注意事项（重中之重）

工业开关电源的输入侧直接连接市电220V或工业三相380V，且内部高压电解电容充满后会长时间保持数百伏电压。遵循以下四条安全要求，是对自身生命和设备的双重保护：

• 断电强制放电：维修前必须切断电源，等待至少5分钟让电容自然放电，然后用放电电阻短接大电解电容（400V/470μF级电容）两端强制放电，测量高压电容两端电压低于30V DC再动手操作-22。

• 隔离变压器优先：维修上电测试时务必使用隔离变压器供电，这是避免触电和“炸机”的最后一道防线-17。

• 冷热地分区测量：工业开关电源分为“热地”（输入整流滤波侧，电压可达310V）和“冷地”（输出侧，安全低压）。维修时，表笔切勿同时触碰热地与冷地——两者之间的压差会造成短路炸机-22。

• 穿戴绝缘防护：操作高压区域时，穿戴绝缘手套和绝缘鞋；严禁徒手触碰带电元件。

3. 工业开关电源电路板基础认知（适配工厂精准检测）

工业开关电源绝大多数采用单端反激式拓扑结构，80%以上以UC284x/384x系列PWM控制芯片为核心-2。电路板核心模块包括：

• 输入整流滤波模块：保险丝、NTC热敏电阻、整流桥、高压大电解电容（400V/470μF级），将交流电整流为约310V直流母线电压。

• 功率开关模块：MOSFET开关管（如IRFP450、CS20N60等工业级型号），由PWM芯片驱动，在高频下通断控制变压器储能-1。

• 变压器与次级整流模块：高频变压器、肖特基二极管、输出滤波电容，将变压后的脉冲电压整流为稳定的直流输出。

• 反馈控制模块：光耦（如PC817）、TL431精密基准源，将输出电压采样反馈至初级PWM芯片，形成闭环稳压控制-17。

工业开关电源的关键行业参数包括：输出电压精度±2%（负载波动工况下）、纹波噪声≤50mV、转换效率≥92%（工业级标准）-49-3。在工厂质检和维修中，这些参数是判定开关电源电路板好坏的核心依据。

三、核心检测方法

1. 开关电源电路板基础检测法（工业新手快速初筛）

在通电之前，先用“望闻听测”四诊法中的“望”和“闻”快速缩小排查范围-27：

第一步：外观检查——工业现场的开关电源往往长期运行在高尘、高温、高湿环境中，元器件老化痕迹明显。重点关注以下工业专属故障特征：

• 保险丝状态：保险管内壁发黑或玻璃管炸裂→后级严重短路（开关管或整流桥击穿）；保险管仅熔断→过压、雷击或过载-22。

• 高压电容：400V电解电容顶部鼓起、防爆阀突出或底部漏液→电容必坏，必须更换-22。

• 功率开关管：MOS管（紧贴散热片）外壳炸裂、引脚碳化、PCB附近发黄碳化→开关管击穿-25。

• PCB烧痕：检查铜箔是否烧断、发黑，特别是功率回路的走线区域-22。

• 气味识别：闻到焦糊味→通常指向MOS管或电源IC炸裂；闻到酸味→电解液泄漏-27。

第二步：嗅诊——工业开关电源长期运行后，异常气味是隐蔽故障的重要线索。甜腻塑料味提示变压器或连接器绝缘材料过热，虽无明火但存在软化短路风险-27。

工业场景特别提示：在工厂流水线或设备控制柜中，环境灰尘可能遮挡外观损坏痕迹。建议用强光手电斜照法检查PCB表面裂纹、针孔和碳化点，并辅以无水酒精清洁后再仔细目检。

2. 万用表检测开关电源电路板方法（工业新手重点掌握）

万用表是工业维修中最核心的检测工具，以下五个检测模块覆盖了80%以上的故障判断场景：

模块一：测整流桥（BD）

用万用表二极管档测量整流桥的四个引脚：

• 正常状态：正向压降0.4-0.6V，反向无穷大；

• 损坏状态：任意两脚正反都导通→整流桥击穿短路-22。

模块二：测高压主电容（400V大电解）

用万用表电阻档（建议用高阻档如200kΩ档）测量电容两端：

• 正常状态：刚接触时读数由小变大，最后趋于高阻（兆欧级以上），说明电容正在充电；

• 短路状态：一直显示0Ω→电容击穿；

• 失效状态：表笔接触后无充电现象，读数始终为高阻→电容干涸失效-22。

工业注意：在工业变频器和伺服驱动器的大功率电源中，主电容容量往往在470μF至2200μF之间，充电过程可能持续数秒，需保持表笔接触足够长时间。

模块三：测MOSFET开关管（工业最关键的检测环节）

用万用表二极管档测量MOS管的G（栅极）、D（漏极）、S（源极）三极：

• 正常MOS管：G对D、G对S阻值无穷大；D对S通过内部体二极管，正向有0.4-0.6V压降，反向无穷大-25。

• 击穿损坏（最常见）：D-S极正反均导通，读数接近0→MOS管已击穿短路-25。

• 开路损坏：所有引脚均显示无穷大→内部开路失效；

• 栅极损坏：G极出现低阻值→栅极击穿，失去驱动控制能力。

工业维修经验：MOS管一旦损坏，往往引发连锁反应，驱动IC、检流电阻（0.1-1Ω）、源极电阻和光耦可能随之损坏-61。更换MOS管前务必全面排查周边元件-25。

模块四：测输出侧（低压侧）

用万用表二极管档测量V+和V-输出端：

• 正常状态：应有正向压降（肖特基二极管约0.1-0.2V）；

• 损坏状态：直通0Ω→输出整流管短路或电容短路-22。

模块五：测启动电阻和限流电阻

工业开关电源的启动电阻（几十kΩ至几MΩ）：测量值无穷大→电源无法起振-22。检流电阻（0.1-1Ω）：烧断或阻值异常增大→发生过流故障，需同步排查MOS管和驱动IC。

3. 工业专业仪器检测开关电源电路板方法（进阶精准检测）

当万用表无法定位隐蔽故障或需要进行批量质检时，专业仪器检测是必选项。

方法一：示波器测量开关波形（诊断“亚健康”故障的关键）

工业开关电源最令人头疼的是“亚健康”故障——所有元件测量看似正常，但电源工作异常。示波器是破解这一困局的利器-2：

• 使用高压差分探头安全测量MOS管漏源极波形，正常时应为方波，上升/下降沿陡峭，无异常尖峰；

• 用示波器测量PWM芯片的驱动输出引脚（如UC3842的OUT引脚），验证驱动信号是否存在、频率和占空比是否正常；

• 观测次级输出电压纹波，纹波超标（如12V输出纹波＞50mV）提示滤波电容老化或整流管性能下降-49。

方法二：LCR电桥检测电容参数（工业电容批量筛选与精密维修）

工业现场电容老化是故障的第一诱因，而万用表只能测电容是否短路，无法判断老化程度-57。LCR数字电桥的核心价值在于：

• 测量电容ESR（等效串联电阻）：ESR超过初始值200%即预警更换-62；

• 测量实际容值：与标称值偏差超过±20%时判定为失效；

• 电桥测试频率可达1MHz，精度0.05%，满足工业质检的严苛标准-46。

方法三：电子负载动态测试（适配工厂产品质检）

将开关电源接入可编程电子负载，逐级加载负载电流：

• 测试轻载（20%额定）、半载（50%）、满载（100%）工况下的输出电压，偏差超过±2%判定为不合格-49；

• 进行负载瞬态测试：从10%负载跳变至90%负载，观察电压恢复时间和波动幅度，波动超过±3%需优化反馈环路参数-49。

方法四：红外热像仪热分布扫描（批量快速排查）

对通电的开关电源电路板进行红外扫描，异常发热点往往就是故障所在：MOS管局部过热→驱动不足或散热不良；变压器温升异常→匝间短路或负载过重；电容表面温度显著高于环境→ESR增大导致内部损耗过高。

四、补充模块

1. 工业开关电源不同类型电路板的检测重点

反激式电源电路板检测重点（最常见类型，覆盖80%工业开关电源）：

• 重点检测启动电阻和Vcc供电电容——这两个元件最容易老化失效，导致电源间歇性不启动；

• 检测光耦和TL431构成的反馈回路，用万用表测量光耦初级侧发光二极管的正向压降（1.0-1.2V正常）-17。

正激式/半桥式电源电路板检测重点（大功率工业设备，如5kW变频器电源）：

• 重点关注变压器磁芯复位电路——复位绕组或钳位电路失效会导致开关管过压击穿；

• 检测输出电感是否饱和（用示波器测量电感电流波形），饱和会导致电流失控-3。

PFC功率因数校正模块检测重点（工厂宽压防护场景）：

• 检测PFC芯片（如UCC28070）供电和驱动输出是否正常；

• 测量PFC输出电压（通常380-400V），偏离正常值说明PFC模块故障-3。

2. 工业开关电源电路板检测常见误区（避坑指南）

误区1：盲目上电测试，不先放电
工业维修现场最常见的安全事故。高压电容放电需要5分钟以上，且必须用电阻强制放电。直接上电不仅危险，还可能扩大故障范围-22。

误区2：只更换MOS管，不排查周边连带损坏
MOS管击穿后，驱动IC、栅极电阻、检流电阻和光耦几乎都会连带损坏。只换MOS管再上电，大概率“炸机”-61。

误区3：忽视环境温度对检测结果的影响
工业开关电源在高温环境下运行时，电解电容寿命显著缩短。在车间35℃以上环境中，电容老化速度是常温下的数倍-57。检测时应考虑实际运行环境对参数的影响。

误区4：用万用表代替示波器判断“亚健康”故障
万用表只能测静态参数，对于驱动波形畸变、间歇性保护、纹波超标等动态故障无能为力。专业维修必须配合示波器-2。

误区5：在线测量不拆件，误判元件好坏
在线测量受并联元件影响，读数可能严重偏离真实值。怀疑某个元件时，应拆下一端或完全拆下离线测量确认-30。

3. 工业开关电源电路板失效典型案例（实操参考）

案例一：工厂5kW变频器电源“炸机”——连锁损坏排查

故障现象：某化工厂的5kW变频器运行中突然停机，伴随爆炸声和焦糊味。拆机发现保险丝炸裂、一个MOS管外壳炸裂、PCB铜箔烧断-22。

检测过程：

1. 安全放电后，用万用表二极管档测量整流桥：四个引脚均显示导通→整流桥击穿。

2. 测量MOS管D-S极：正反均导通→MOS管击穿短路。

3. 进一步测量检流电阻（0.33Ω）：开路无穷大→检流电阻烧断。

4. 测量PWM驱动芯片（UC3842）的Vcc引脚对地：显示短路→驱动IC也被损坏。

根因分析：MOS管因过压击穿后，310V母线电压直接经变压器初级和MOS管施加到检流电阻两端，形成大电流，同时高压反向冲击损坏了驱动IC-61。这就是工业功率电路中典型的“连锁烧毁”故障模式——一个MOS管损坏，往往不是孤立事件-21。

解决方案：依次更换整流桥、MOS管、检流电阻和PWM芯片，更换前逐一测试新元件参数，焊接后检查有无虚焊和连锡，上电前先用万用表测所有功率节点对地阻值确认无短路，最终成功修复。

案例二：工厂PLC控制柜电源“时好时坏”——电容老化导致

故障现象：某自动化产线的PLC控制柜频繁出现间歇性重启，工程师更换了整块开关电源模块仍反复出现，严重影响了生产线运行。

检测过程：

1. 外观检查发现高压大电解电容外观正常，无明显鼓包漏液。

2. 用万用表测量电容两端阻值：有充电现象，非短路状态。

3. 但用LCR电桥进一步测量ESR值：电容ESR高达3Ω，远超正常值（应为0.1Ω以下），且容值从470μF衰减至230μF，不足标称值一半。

4. 同时检查输出侧的滤波电容，同样发现ESR显著增大。

根因分析：PLC控制柜长期在高温环境下运行（控制柜内温度经常超过50℃），电容因高温加速老化，容量衰减导致输出电压滤波不良、电压纹波超标，引发PLC误重启-57。该案例揭示了工业环境下电容老化是隐性故障的第一元凶。

解决方案：批量更换高压电容和次级滤波电容，选用105℃宽温型工业电容以提高耐热性，使用LCR电桥验证新电容的ESR和容值符合规格，重新上电后电源稳定运行，PLC重启故障彻底解决。

五、结尾

1. 工业开关电源电路板检测核心（工厂高效排查策略）

综合工业维修实战经验，建立分级检测策略是提升效率的核心：

一级策略——安全确认（强制前置） ：断电→放电（<30V）→隔离变压器准备→穿戴绝缘防护。

二级策略——快速初筛（外观+万用表） ：望闻检查（保险丝、电容、MOS管、PCB烧痕）→万用表测整流桥→测主电容→测MOS管→测输出端→测启动电阻。

三级策略——深度定位（示波器+LCR电桥） ：观测开关波形判断驱动是否正常→LCR测电容ESR和容值排查老化→电子负载动态测试验证性能。

四级策略——批量质检（自动化测试方案） ：接入电子负载自动遍历负载点→记录所有电气参数→与行业标准（GB/T 14714-2025）比对判定合格与否-49。

工业维修的核心经验：测量开关电源电路板好坏不能只依赖一种方法，外观检查→万用表静态测量→示波器动态分析→LCR精密检测，层层递进才能不漏掉任何故障。

2. 工业开关电源电路板检测价值延伸（维护与采购建议）

日常维护建议：

• 每6个月对在役工业开关电源进行一次预防性检测：用LCR电桥测量关键电容的ESR值，建立参数退化档案，ESR超过初始值200%时提前预警更换-62；

• 定期清洁电路板粉尘和油污（使用无水异丙醇），避免积尘导致散热恶化或爬电短路-62；

• 检查散热风扇是否正常运转、散热片是否积灰堵塞。

采购与选型建议：

• 根据工业现场环境选择适配型号：宽压输入型（85-265VAC）适用于电网波动大的地区；高温环境应选择工业级（-40℃至85℃）宽温型号；

• 关注关键参数：输出电压精度（工业级应≤±2%）、纹波噪声（≤50mV）、转换效率（≥92%）-49；

• 要求供应商提供符合GB/T 14714-2025标准的检测报告，确认输入欠压保护阈值误差≤±2%-49。
