工业与消费电子领域逻辑芯片检测全流程（万用表到专业分析仪，新手进阶两用）
一、引言：从“黑盒”到“可测”——掌握逻辑芯片好坏判断，让电路故障排查不再靠蒙
逻辑芯片（Logic IC）是电子设备中负责逻辑运算、信号处理和总线驱动的“决策中枢”-1。在工业自动化产线中，它驱动着PLC的I/O模块与伺服驱动器-1；在汽车电子系统里，它承担着各类域控制器和中央控制器的信号转换任务-1；即便在日常使用的家电、智能手机中，逻辑芯片也是主板核心功能的关键构成-1。无论是工厂质检员面对批量出问题的控制板，还是家电维修人员排查开机无显示的设备，亦或是刚入行的电子爱好者首次尝试芯片级维修，都绕不开同一个核心问题：如何准确测量逻辑芯片好坏，快速锁定故障元器件？
本文以“实操落地”为核，从基础到专业，系统梳理逻辑芯片检测方法。新手群体可重点关注前置准备与万用表检测法，配合实物图片对照操作；专业从业者则可深入行业标准参数与专业仪器检测技巧，满足批量质检与高精度验证需求。全文以工业控制与消费电子两大场景为主线展开，所有案例与方法均取材于真实维修与检测实践，确保即学即用。
二、前置准备——检测工具与安全规范
2.1 逻辑芯片检测核心工具介绍（基础款+专业款）
（1）基础款工具——新手必备，适配工业维修站与家电维修台
| 工具 | 用途 | 选择要点 |
|---|---|---|
| 数字万用表 | 测电阻、电压、通断 | 优选自动量程款，内阻不低于10MΩ，避免测量误差-29 |
| 防静电手环/工作垫 | 防ESD击穿 | 电阻值1MΩ±10%，CMOS类逻辑芯片输入氧化膜极薄，几百伏静电即可造成永久损坏-99 |
| 芯片数据手册 | 查引脚定义与标准参数 | 按型号从TI、Nexperia、长晶科技等官网下载，重点关注VCC、GND、输入/输出引脚编号 |
| 放大镜/体视显微镜 | 检查引脚虚焊、连锡 | 至少10倍放大，消费电子主板芯片引脚间距仅0.5mm |
（2）专业款工具——适配批量质检与高精度故障定位
| 工具 | 用途 | 典型型号 |
|---|---|---|
| 逻辑分析仪 | 多通道实时捕获时序信号 | Saleae Logic Pro（500MS/s采样率），支持I²C、SPI等协议解码-11- |
| IC测试仪（在线/离线） | 自动识别型号、批量功能验证 | YB3118，内置5000+常见芯片参数库，在线模式可直测电路板-51 |
| 数字示波器 | 捕捉信号波形、测量上升/下降时间 | 带宽不低于100MHz，用于时钟信号和高速数据传输验证-11 |
| 热成像仪 | 通电状态下快速定位异常发热芯片 | 红外热像仪，检测芯片工作温度分布，判断局部短路或过载-11 |
| 边界扫描测试仪（JTAG） | 检测BGA封装芯片引脚连接 | 依据IEEE 1149.1标准，用于复杂封装芯片的引脚连通性验证-40 |
2.2 工业与消费电子场景逻辑芯片检测安全注意事项
重中之重——以下四条贯穿整个检测流程，任何一步出错都可能造成设备二次损坏或人身伤害：
断电先行，电容放电：检测前务必切断被测设备的所有电源，包括外接适配器和内部电池。对于工业控制柜，还需等待内部电容放电完毕（建议等待1~2分钟）。在电压尚未放电完毕时插拔半导体器件，易引起老化甚至损坏-。
防静电措施不可省：CMOS逻辑芯片对静电极其敏感，环境干燥时人体静电可达数千伏。操作前务必佩戴防静电手环，工作台铺设防静电垫，手持芯片时避免触碰引脚。对于工业场景批量检测，建议使用防静电周转盒存放待测芯片。
禁止引脚间短路：逻辑芯片引脚间距极小（以SOP封装为例仅0.65mm），用万用表表笔测量时，瞬间短路可能导致芯片损坏，对扁平封装的CMOS芯片尤其危险-。建议在表笔尖套上细热缩管或使用专用测试夹。
带电检测须隔离：必须在线测量时，确保测量仪器与设备共地，严禁在无隔离变压器的情况下，用已接地的测试设备去接触底板带电的设备-。烙铁使用前确认外壳接地良好。
2.3 逻辑芯片基础认知——结构、类型与关键参数
逻辑芯片主要分为两大类：TTL（晶体管-晶体管逻辑） 和 CMOS（互补金属氧化物半导体）。TTL典型如74系列（74LS00、74HC245等），工作电压通常为5V；CMOS如4000系列和74HC系列，工作电压范围更宽（2V~6V甚至更宽），功耗更低-21。两者在外观上难以区分，务必通过丝印型号确认类型后再进行检测。
检测前需掌握的核心信息（以数据手册为准）：
引脚排布：确定VCC（电源正极）、GND（接地）及各输入/输出引脚的编号；
电源电压范围：TTL为4.75V~5.25V，CMOS有宽压版本（如AWS74LVC系列支持1.65V~5.5V）-2；
输入/输出逻辑电平：TTL高电平≥2V，低电平≤0.8V；CMOS高电平接近VCC，低电平接近GND；
工作温度范围：工业级芯片通常为-40℃~+125℃，消费级为0℃~70℃-1。
三、核心检测方法——三层递进，从入门到精通
3.1 逻辑芯片基础检测法——维修现场快速初筛
适合场景：工业控制柜检修、家电维修拆机后的第一轮排查。
操作流程：
第一步：外观检查（耗时30秒）
使用放大镜仔细检查芯片表面：有无烧焦痕迹、鼓包、裂纹、引脚氧化或断线-58。
注意：工业环境下长期运行的设备，芯片周围往往积灰严重，灰尘受潮后可能导致引脚间漏电。先用毛刷清洁后再做后续测量。
第二步：温度感知法（仅限通电测试且已明确故障的板子）
对明确已损坏的电路板，可略微调高供电电压0.5V~1V（仅限经验丰富的维修人员操作），通电后用指背轻触各芯片表面，异常发热的芯片往往是故障点-58。正常工作的逻辑芯片应为温热，若某芯片明显烫手（约60℃以上），说明内部存在短路或过载。
行业判断标准：
正常特征：外观无损伤，芯片表面无明显过热痕迹，引脚无氧化虚焊。
异常特征：表面有焦痕/鼓包（过流烧毁）、引脚间有明显异物或腐蚀（环境因素导致漏电）、通电后异常发热（内部短路）。
💡 新手提示：温度感知法不建议在没有保护措施的情况下长时间通电。更安全的方式是用热成像仪扫描整板——不仅能发现故障芯片，还能看到温度分布异常的区域。
3.2 万用表检测逻辑芯片方法——新手重点掌握，三招定乾坤
方法一：对地电阻法（离线检测——芯片未焊入电路时使用）
这是逻辑芯片检测中最基础、最直观的方法，尤其适合芯片到货质检或拆焊后判断。
操作步骤：
将万用表拨至 R×1kΩ挡（或数字万用表的二极管挡/电阻挡，建议选用2kΩ~20kΩ量程）-21。
红表笔接地，黑表笔依次测量各引脚对地电阻。注意：TTL电路测量时黑表笔接VCC、红表笔接GND也可获得参考值。
记录各引脚读数，与同型号正常芯片的数据对比。同一型号、同一封装的正常芯片，各引脚对地电阻应基本一致-28。
行业判断标准（以常见TTL电路为例）：
正常：各引脚对地电阻值约为 3kΩ~10kΩ-21；
短路/击穿：某一引脚对地电阻小于 1kΩ，通常意味着内部PN结击穿；
开路/损坏：某一引脚对地电阻大于 12kΩ 或无穷大，内部可能存在断路-21。
💡 特别提示：不同万用表挡位提供的测试电流不同，同一芯片用不同挡位测得的阻值可能有差异。更换挡位后，务必重新测量正常芯片的对应引脚作为参照-28。
方法二：开路测量对比法（万用表通用技巧）
当手上没有同型号正常芯片做对比时，可采用此法。多数逻辑芯片同系列（如74HC系列）的正常值具有一定规律性。
操作步骤：
在芯片未通电、未接入电路的状态下，万用表拨至 R×100Ω挡-28。
黑表笔固定接GND引脚，红表笔依次测量各引脚对地电阻（正向电阻）。
交换表笔，红表笔固定接GND，黑表笔依次测量各引脚对地电阻（反向电阻）-29。
将测得的两组数据与同系列芯片参考值或制造商数据手册中推荐的电阻范围进行对比。
行业判断标准：
正常的逻辑芯片，各引脚正反向电阻值应明显不同（内部半导体结构的单向导电性使然）；
若某一引脚正反向电阻值均为零或均无穷大，则该引脚对应的内部电路已损坏。
方法三：在线电压测量法（在路检测——芯片在电路板上时使用）
这是维修人员最常用的方法，无需拆卸芯片即可判断好坏。适用于消费电子主板、工业控制板等场景。
操作步骤：
查阅芯片数据手册，确认各引脚的正常电压范围。
电路板正常通电，万用表拨至 直流电压挡（DCV） ，量程选择20V或自动挡。
黑表笔接GND（通常为电路板的公共地），红表笔依次测量VCC及各输入/输出引脚的电压-29。
四种典型情况分析：
| 现象 | 可能原因 | 判断结论 |
|---|---|---|
| 供电电压正常，各引脚电压大多正常 | 外围电路工作正常 | 芯片大概率正常 |
| VCC电压过低（如5V供电实测仅3V） | 电源电路故障或芯片内部短路拉低电压 | 先排查电源，再测芯片 |
| 个别引脚电压异常，其他正常 | 外围元器件（电阻、电容）故障 | 优先排查该引脚外围电路 |
| 多数引脚电压异常，但VCC和GND正常 | 芯片内部损坏 | 芯片已损坏 |
💡 进阶技巧：当引脚电压异常但外围电路检查无误时，可测量总电流——在电源通路中串联万用表（电流挡）测整芯片功耗，异常升高（远超数据手册标称值）基本可判定内部短路损坏-29。
3.3 行业专业仪器检测逻辑芯片方法（进阶精准检测）
3.3.1 逻辑分析仪——时序与协议分析（工业与消费电子通用）
适用场景：芯片功能正常但系统交互异常，怀疑时序问题或通信协议出错时。
操作流程：
将逻辑分析仪的输入通道分别连接到目标芯片的时钟（CLK）、数据输入（DIN）、数据输出（DOUT）等关键引脚。
设置采样率（不低于信号频率的5倍，如50MHz信号建议250MS/s以上）和触发条件。
给电路板上电运行，逻辑分析仪实时捕获多路信号波形，显示为时序图。
对照数据手册中的时序要求，检查信号建立/保持时间、时钟边沿对齐、脉冲宽度等参数-11。
行业判断标准：
正常：信号波形稳定，高低电平清晰，时序参数符合数据手册要求。
异常：信号边沿抖动、幅值不足（如TTL高电平低于2V）、数据位错乱、建立/保持时间违规。
💡 实战案例：曾有维修案例中，GAL16V8可编程逻辑芯片一半时间不工作——用示波器和逻辑分析仪反复测试后发现，故障源于芯片新版内部优化后复位阈值改变，导致电源快速开关时电压无法降至复位所需的1V以下-68。这类“上电时序”问题只有通过时序分析仪器才能精准定位-31。
3.3.2 IC测试仪——批量功能验证（适配工厂产线质检）
适用场景：芯片来料检测、生产线批量筛选、维修中快速验证。
YB3118等IC测试器支持在线（直接测电路板上的芯片）与离线（拆下后测）两种模式，内置超过5000种常见芯片的参数库，可自动识别型号-51。
操作流程（离线模式） ：
将被测芯片放入测试座的对应封装适配器中（支持SOP、QFP、BGA等多种封装）。
测试仪自动识别芯片型号（或手动输入型号），调用预设测试向量。
点击“测试”，仪器自动施加输入激励并检测输出响应，数秒内给出“PASS/FAIL”结论。
行业判断标准：
测试仪判定“PASS”——芯片基本功能正常（注：部分隐性问题需结合其他方法进一步确认）；
测试仪判定“FAIL”——芯片已损坏，可直接更换-87。
💡 批量检测技巧：在工厂流水线场景，可将多台IC测试器组成并行测试阵列，配合自动化取放设备实现芯片全检。测试器支持数据记录与报告导出，便于质量追溯-51。
3.3.3 数字示波器——信号完整性分析（专业级故障定位）
操作流程：
示波器探头连接至目标引脚，设置合适的电压量程（如2V/格）和时间基准（如200ns/格）。
观察信号波形：检查上升/下降时间、过冲/下冲、振铃等信号完整性指标-11。
使用示波器的眼图分析功能评估高速信号质量-11。
行业判断标准：
正常：数字信号波形方波特征明显，上升/下降沿陡峭，无明显的过冲或振铃。
异常：信号上升沿过缓（如TTL信号上升时间超过数据手册典型值2~3倍）、幅值过低（高电平不足VCC×0.7）、波形畸变。
3.3.4 热成像与JTAG边界扫描——BGA封装芯片无损检测
热成像法：通电状态下用红外热像仪扫描整板，温度异常升高的区域（通常比其他区域高10℃以上）即可快速锁定故障芯片范围-11。
JTAG边界扫描法：依据IEEE 1149.1标准，对于BGA等引脚不可见的封装，通过JTAG接口可直接检测芯片引脚的连接状态和内部逻辑功能，无需物理接触引脚-40。
四、补充模块——深度避坑与实战参考

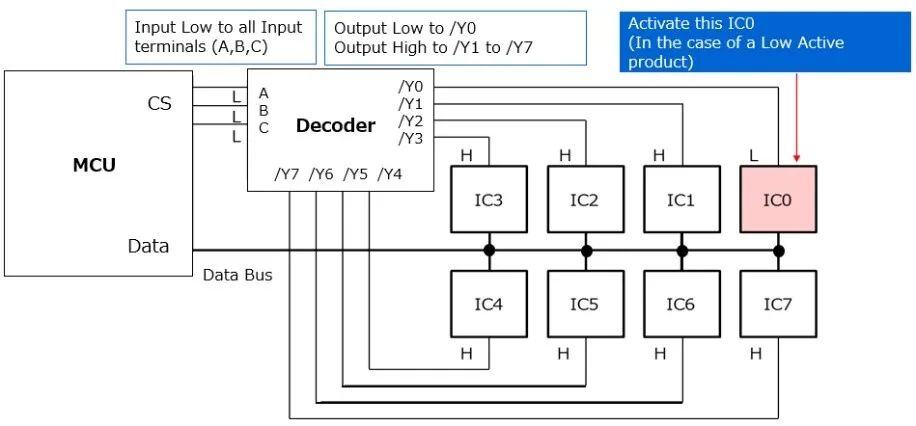

4.1 工业与消费电子领域不同类型逻辑芯片检测重点
| 芯片类型 | 典型代表 | 行业应用 | 检测核心重点 |
|---|---|---|---|
| 逻辑门芯片 | 74HC00（四与非门）、74HC32（四或门） | 工业PLC输入信号整形、消费电子控制逻辑 | 重点测各门输入/输出逻辑电平转换是否正确，用万用表电压法即可快速验证 |
| 缓冲器/驱动器 | 74HC245（八总线收发器）、74LVC1G17（施密特缓冲器）-2 | 工业总线信号驱动、消费电子电平转换 | 方向控制引脚的状态决定数据流向，需配合逻辑分析仪查看数据传输 |
| 触发器/锁存器 | 74HC74（双D触发器）、74HC373（八D锁存器） | 工业计数器、消费电子时序控制 | 重点关注时钟边沿触发条件、数据建立/保持时间，需用示波器测时序 |
| 计数器/分频器 | 74HC4040（12位二进制计数器） | 工业频率测量、消费电子定时控制 | 测时钟输入与各输出引脚的频率比是否符合分频倍数，用示波器或频率计 |
| 可编程逻辑器件 | GAL16V8、FPGA/CPLD | 工业地址解码器、消费电子接口扩展-1 | 除电气参数检测外，还需用编程器验证配置内容是否丢失或损坏- |
| 电平转换器 | TXB0108、LSF系列 | 工业混合电压系统、汽车电子多电压域通信-1 | 重点测双向传输时高/低电平转换是否正确，注意方向控制时序 |
4.2 逻辑芯片行业检测常见误区（5大避坑指南）
| 误区 | 正确做法 |
|---|---|
| 误区一：测出来是好的就一定没问题 | IC测试仪测通过只能说明芯片功能基本正常。曾有维修案例中，逻辑芯片测试仪判定PASS，但实际电路板上工作异常——原因是芯片存在间歇性故障（如键合缺陷），或受电路板其他元件影响-31。建议采用“测试仪+在路实测”双重验证-87。 |
| 误区二：通电后直接用手摸芯片判断好坏 | 工业高压电路板或电源板上电后部分区域可能带电数百伏，严禁徒手触摸！即使低压电路，用手指按压芯片也可能因静电导致二次损坏。应优先使用热成像仪，若无设备，可断电后戴防静电手套轻触感受-。 |
| 误区三：把所有异常都归咎于芯片本身 | 逻辑芯片引脚电压异常，第一反应应该是检查外围元件（上拉电阻、去耦电容、晶振）有无损坏-21。曾有维修中电视机“三无”故障，排查很久后才发现是逻辑板上一颗贴片电容短路所致-83。先查外围，再判芯片。 |
| 误区四：用低端万用表测高速信号 | 万用表只能测直流或低频交流信号，对于几十MHz以上的时钟信号无能为力。用万用表测时钟引脚电压只能得到平均电压（如2.5V左右），完全无法判断信号有无。应使用示波器或逻辑分析仪。 |
| 误区五：忽略环境因素对测量的影响 | 工业车间温度湿度变化大，检测前应将设备放置至室温后再测。另外，工业环境中电磁干扰严重，测量时确保测试线与信号线屏蔽良好，避免读数漂移。 |
4.3 逻辑芯片失效典型案例（实操参考）
案例一：工业控制柜DI输入偶发性失效——芯片批次问题
故障现象：某品牌iS工业控制柜，开机后小概率出现DI输入失效，外接传感器信号无法被检测到变化，重启后有时恢复正常-67。
检测过程：
初步排查外围电路和接线均正常，怀疑控制柜内的IS3980S输入检测芯片存在隐性问题。
用万用表测量芯片供电和引脚电压均正常，但故障随机出现，说明非持续性电气损坏。
升级固件后问题依旧，最终确认是芯片批次性缺陷——在特定上电条件下芯片输入通道无法稳定启动。
解决方案：联系芯片供应商更换批次，更新固件至v1.0.44-rc.4及以上版本-67。
💡 启示：偶发性故障往往比持续性故障更难排查。检测时应留意故障触发条件（温度、上电速度、负载状态等），必要时对怀疑芯片进行替换法验证——换一片同型号正常芯片，故障消失则确认原芯片异常-97。
案例二：消费电子逻辑板贴片电容短路导致“三无”
故障现象：创维55B20液晶电视机通电后“三无”（无图像、无声音、无指示灯），刚通电时12V稳定，约3秒后逐渐降为0V-83。
检测过程：
拆机后先做外观检查，主板无明显烧毁痕迹。
用万用表测负载对地阻值，无明显短路。
摘板单独维修，通电发现12V正常——说明故障不在电源板。
逐步排除外围模块，发现接上逻辑板后即出现“三无”。
重点排查逻辑板，用万用表蜂鸣挡检测，发现逻辑板上某贴片电容两端完全导通（短路）。
更换该电容后通电，图像恢复正常。
解决方案：更换短路贴片电容，逻辑板功能恢复，整机正常工作-83。
💡 启示：逻辑板（T-CON板）上的逻辑芯片本身正常，但外围电容短路导致整板供电异常——再次印证“先查外围、再判芯片”的检测原则。
五、结尾——构建你的逻辑芯片检测能力体系
5.1 逻辑芯片检测核心（工业与消费电子场景高效排查策略）
根据检测场景选择合适的方法组合：
场景一：工厂来料质检/芯片到货检测
开路对比电阻法（批量抽检）→ IC测试仪批量验证（全检）→ 记录存档
场景二：工业设备维修/现场故障排查
外观检查 + 温度感知法（基础排查）→ 在线电压测量法（万用表定位）→ 逻辑分析仪/示波器（疑难杂症）→ 替换法最终确认
场景三：消费电子主板维修/家电检修
在线电压测量法（快速定位）→ 外围元件排查（优先怀疑电容电阻）→ 替换法验证→ 热风枪更换故障芯片
核心口诀：一观二测三对比，外围优先莫忘记；万用表是基本功，专业仪器解难题。
5.2 逻辑芯片检测价值延伸（维护与采购建议）
日常维护：
工业控制柜定期清理灰尘，防止潮湿环境下引脚漏电；
存放备用逻辑芯片时使用防静电袋和防潮箱，避免引脚氧化-97；
批量检测时做好数据记录，建立常见芯片的“对地电阻参考值库”，后续检测可快速对比-28。
采购建议：
选择符合工规级要求的逻辑芯片（工作温度-40℃~+125℃），工业场景下可靠性更佳-1；
采购时索要批次检测报告，重点关注ESD防护等级和HTOL老化测试数据-40；
对于汽车电子或医疗设备等高可靠性领域，建议送第三方检测机构依据JEDEC JESD47标准进行全项可靠性验证-40。
校准建议：
万用表建议每12个月送计量校准一次，确保电压/电阻测量精度；
逻辑分析仪和示波器在使用前做自检，确认通道功能正常。
5.3 互动交流（分享你的逻辑芯片检测难题）
你在实际工作中是否遇到过以下情况？
工业自动化产线上，逻辑芯片检测一切正常但设备偶尔报错？
汽车电子维修中，更换了逻辑芯片问题仍未解决？
消费电子主板维修，测了所有外围元器件都没问题，就是查不出故障点？
欢迎在评论区分享你的逻辑芯片行业检测难题与解决经验，我会定期回复并提供检测思路建议。也欢迎关注后续内容，获取更多电子元器件检测干货。
