6年射频工程师经验分享：有了这3项基本功就算入门？

很多业内同学认为搞射频的都很牛，其实怎么说呢？我感觉每个射频高手都是从泥潭中爬出来的，你感觉成天穿着一件白衬衫、小西服的某某某，本屌认为都是把握方向的专家，也就是把握把握方向而已，很难有扎实的东西，在一个做实业的企业里，可以说如果你还没到35岁,成天把自己弄得跟小资一样的同学，这个绝对不是一个好的射频工程师，为什么呢？自己去想想吧。

其实一个RF工程师的工作内容主要有以下几点：

1、负责射频相关设计方案的可行性分析和实施；

2、制定和建立开发流程。完成相应产品相关文挡（如原理图 、PCB 板和BOM 表和测试分析报告等）的拟制及评审；

3、射频器件的新供应商、新元器件的评估；

4、和结构生产等部门密切协作，保证整个产品的相关目标按期实现；

5、项目量产后支持和维护生产线，解决与射频部分相关的问题；

6、为其他部门提供所需要的射频技术支持。

今天和大家在这里聊聊对射频的一些浅显的理解，我不是前辈，今天在这里胡扯的都是自己理解的浅显的所谓道理，肯定有很多都是不对的，同行们如果看到了，喜欢的就当是给大家打打牙祭。干射频工作已经整整六年了，所谓的老油条的，今天饭后也来聊聊自己的一点心得。

一、射频工程师的必备素质

1、英语。 基本所有的射频器件都是国外的 。

2、理论功底。 从低频到高频，到电磁场，到通信系统，这些理论知识都要有。

3、大量的实际经验，包括：

（1）对器件的熟悉程度；

（2）实际电路调试能力；

（3）对仪器的熟悉程度；

（4）对各种指标例如gsm或者wcdma等等和产品性能的理解程度。

某公司射频芯片设计工程师任职资格：

1.微电子学、集成电路和微波工程相关专业硕士及以上学历；2.熟练设计PLL及相关模块，如VCO、Divider、PFD、Charge Pump、Loop Filter、SDM等。

3.熟悉小数分频PLL的系统Matlab建模及PLL各项参数计算，并在电路优化方面具有丰富经验；

4.掌握小数分频PLL电路测试验证方法；

5.熟练使用Cadence SpectreSpectreRF，Calibre，Matlab，ADS等EDA工具；

6.有成功的小数分频PLL设计开发经历和量产经验；

二、RF工程师基本功

谈基本功，我们在大学学习中，自认为有百分之九十的专业课都在往后工作中很难用到，如果哪位大仙用到了半分之五十，本人认为这位已经定型了，我们也就可以用“也就这样了”来定位这位仁兄。

本人也非射频科班出身，大概掐指算了下，其实真正涉及到射频专业的大学，在国内确实不多，尤其是现在我们从事的终端射频开发工作， 射频专业不想其它专业，例如计算机、软件、通信等，都是可以根据理论及数学模型去实现的。射频专业的理论有很多也是可以根据数学模型实现，但是如果一到真正的实践工程中，真实情况和理论的千差万别，终端射频更甚。

其实我认为射频基本的东西就有这几样：焊接，史密斯，避雷针。

1、焊接

终端射频的第一节课基本功就是练习焊接，焊接技术没有好坏，只有好和更好，就想微雕一样，坏了就是你不行，光有技术只能说明是个匠，有技术还有思想的才能成就为大师。怎么去做一个射频工程师中的焊接大牛呢？说实话，没有捷径，就是苦练，我敢给你保证。真的没什么技术含量，但是我告诉你，如果你是个射频工程师，射频技术一般，但是你焊接很牛逼，至少有三分之一的射频工程师会将你称为大牛的。

用焊接的方法制造产品，即有它的优异性，同时也存在着弊端。比如各种焊接缺陷，裂纹，气孔，夹渣等，影响着产品的寿命；焊接应力，影响着产品尺寸的稳定性；焊接变形影响着产品的尺寸及形位偏差等。

焊接和各种焊接质量问题，如影随形，时而大，时而小。但是，正午的阳光下，影子会小到脚下。焊接产品，又怎样能做到把各种不良减少到最低？所有的熟悉此行业的人都会说,找焊接工艺呀！由此可见焊接工艺有多么重要！

焊接工艺，顾名思义就是用科学的焊接方法，适宜的焊接参数，合理的工装设备，满足操作技能要求的焊工等多方面的组合，来完成焊接过程。

2、史密斯

史密斯同学发明了史密斯图，记着以前来过的一个叫理查德的人说里面有个嘛嘛东东是他发现的，然后我们就开玩笑将这个图叫成理查德圆图，这仅仅是个玩笑而已，对理查德老师没有半点污蔑之意。理查德老师确实讲课很有激情，也是有很多经验的，然而，就是感觉赶不上时代了，在2010年给我司做讲座的时候，问大家“你们有没有听过BGA封装啊？”然后给大家大讲一通，我等几个屌丝就嘿嘿了，理查德老师太小瞧我等搭积木的屌丝了，问世间各个大拿们，我等我辈都乃井底蟾蜍也！

3、避雷针

通信设备的防雷措施

一般来说，建筑物的避免雷击的途径大致有四条：

1）疏导，即将雷云中的电荷疏导之大地，从而避免直接雷击或感应雷击电流流经被保护的建筑物或设备，使这些建筑物或设备免受雷击。

2）隔离，即将雷电信号和被保护物隔离开来从而避免雷击。

3）等位，即将铁塔地、工作地、建筑物的公共地等至于同一电位。

4）消散，即释放出异性电荷和雷云中的电荷进行中和，从而阻止雷电的形成。根据以上的四种避雷途径，具体到一个无线电通信工程的防雷设计来说，其主要的防雷措施有以下几种方法。当然了，你在做我们这行，具备焊接、史密斯图、避雷针这些基本功是远远不够的，可以说还没有入门。

三、RF工程师的超能力

其实做RF工程师，我们必须具备一个强大的超能力-加班。本行业的都深有体会，如果没有把时间熬够，根本就不会成为一个优秀的砖家。

马克思教导我们，资本家压榨了我们的剩余价值，但是我们没有价值，我们有的是身体力行，我们有年轻的躯体，有旺盛的精力，有始终用不完的对射频事业的追求。我们才不会去想：哪里会有时间让阁下去爬山，逛公园，转超市。因为我们有的是精神食粮，所有邪恶都无法让我们放弃自己的事业。

所以说到这里，我们就应该想到自己呆过的企业给自己提供的很好学习平台，让我等有机会去了解这个专业，去深入，去成长，去做一个所谓的砖家了。具体就是：做射频，我们要团结周围所有可以团结的人，去团结射频人，因为老同事把你带进门，同辈人给你了讨论的机会，后辈替你做了很多繁琐的工作，他们都是你成长的直接的因素。

不会焊接0201封装的不要说自己是做射频的，或许几年后再更新成01005；不会做PCB的不要说自己是做硬件的，更不要说自己是做射频的；不加班50%以上的不要说自己是做射频的；做完一个项目没有遇到什么大问题的不要说自己是做射频的，因为如果做完一个项目没有遇到问题，只能说明阁下仅仅走马观花了，没有成长。

四、干大事要靠信仰

射频这东西真的不是我们想的那么简单，真的是一个庞大的学科系，不仅仅是一个学科或者一个专业而已。要想在这行里面吃到肉，需要对射频有信仰，如果不能在里面坚定信念，日积跬步是不能成为一名有实力的射频工程师的。

举个例子，射频分为：射频收发信机、射频前端、天线，当然这里仅仅讨论了一个终端的射频。射频收发信机里边有发射通路，接收通路。发射通路又有变频器、本振、鉴频鉴相、数字滤波器、驱动放大器等等；接收通路也包括LNA、滤波器，变频器等等；这说起来简单，真的想做一个高性能的、能正常工作的射频收发信机那真的比登天还难。

备注：来源网络，侵删！

射频工程师主要是干什么

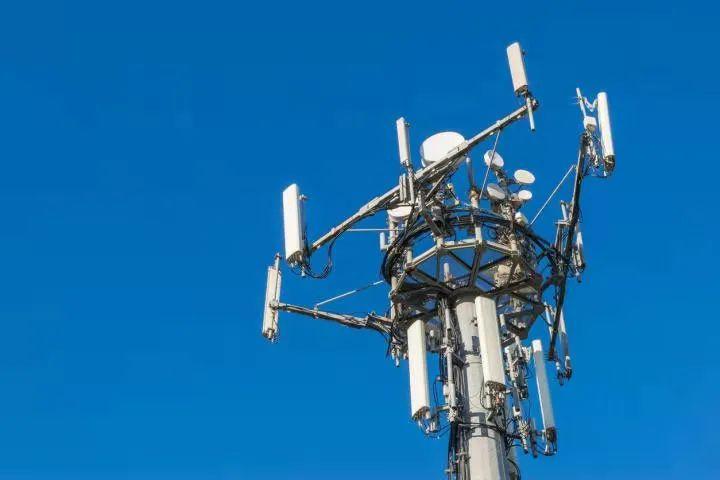

在硬件从业者中，有一部分从业者是专门负责射频，天线，基站信号相关工作内容的，他们也被称为射频工程师。并且相比与普通的硬件工程师，硬件测试工程师，专门做射频部分的射频工程师，相同年限下薪资待遇普遍会更高一点（招聘软件上看）。

理解射频工程师，首先就要理解“射频”这两个字的具体含义。它的英文全程是Radio Frenquency，就是射频电流，简称RF，是一种高频交流变化电磁波的简称。像如无线广播（FM/AM）就是射频技术的应用。

而射频工程师就是对硬件产品的射频部分进行设计开发的人员，并且需要对产品的实现过程进行跟踪，确保射频实际效果达标。

主要工作内容会包括射频电路系统分析，原理设计，器件选型与评估，调试分析测试等等。

1，射频电路系统分析

射频工程师需要对射频电路部分负责，需要对整个RF系统的电路进行系统分析，包括分配单元模块指标，规范EMC设计原则，提出附件功能与性能要求等等。

2，射频电路原理设计

相关的电路设计，需要考虑实际的产品状况，EMC干扰等等，考虑需要用到的电路元件，主芯片等等原理图的设计。

3，器件选型与评估

这一点和第2个点是相互呼应的，器件的选型与原理图设计是相互依赖的，要实现电路的性能指标，就需要选择合适的器件，同时在能满足要求的前提下，还需要考虑成本，供应商质量，供货周期，工艺质量等等因素。

4，软件仿真

比如说软件ADS，MWO，CST等等电磁仿真软件，至少会熟练使用一两个，使得设计时有参考方向，虽然不是百分之百准确，但是也是设计研发必不可少的步骤。

5，PCB Layout

和硬件设计工程师一样，部分公司的射频工程师也是需要产品的PCB layout，不过也只是负责射频模块部分电路。

同样的原理图，可以设计出不同的PCB板，当然，不同设计带来的整体产品性能也会不一样，所以在进行PCB Layout时，射频工程师需要考虑布局与布线的规范，包括外观，工艺，EMC，性能的综合考虑。

PCB Layout是有经验的射频工程师的一项重要的职业技能。

6，调试分析

在原理设计与PCB设计完之后，就是打印出样品来实际验证产品功能是否达到预期，这就需要进行调试分析，通过调试来发现设计时忽略或者没有考虑的因素，然后在之后规避改善这些问题。

调试也是理论实践的一个重要的过程，也是射频工程师提升经验很重要的途径。

7，测试

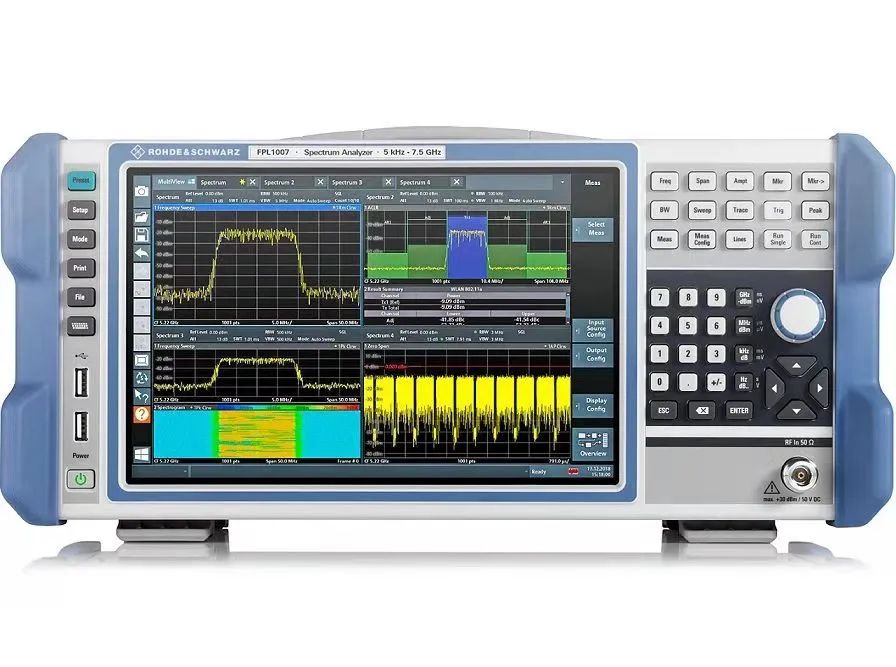

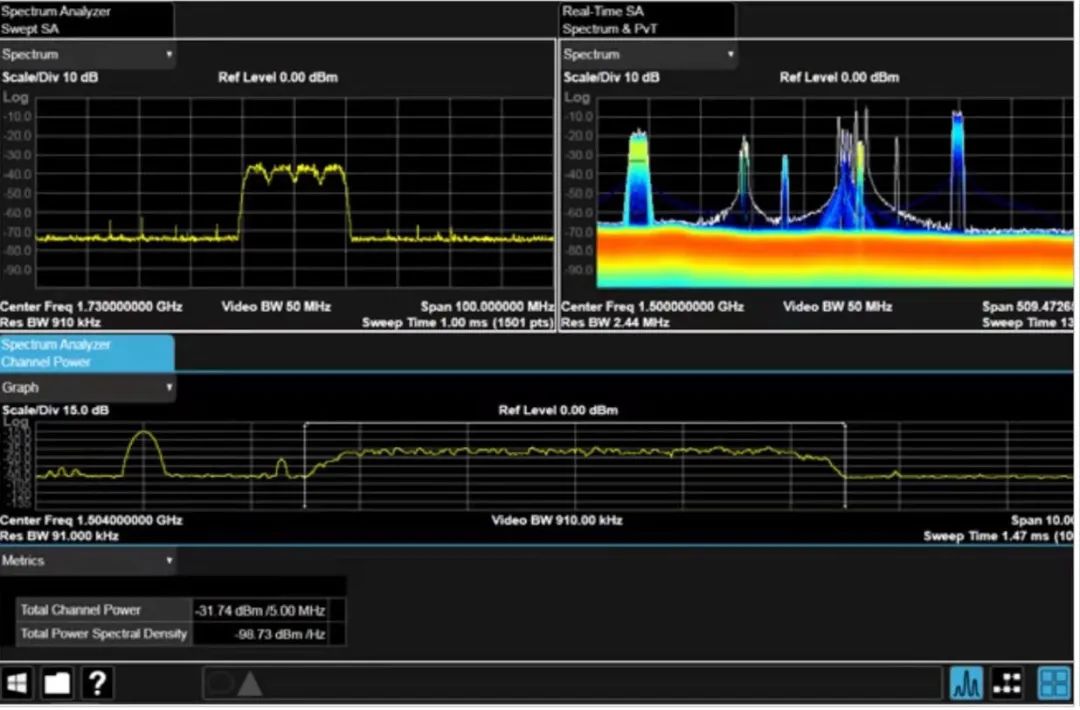

射频工程师是肯定需要会使用关于射频的测试仪器的，包括如频谱分析仪，网络分析仪，信号源，示波器，综合测试仪，功率计，噪声测试仪等等，通过这些仪器测试射频信号，验证射频完整性。所以也可以说测试也是为调试服务的，方便调试的直观判断。

8，其他相关工作内容

比如说和其他部门交接，开会，与客户讨论需求等等，以及基础工作如焊接，换元件验证等等有时候也需要自己来做。
