想买台用来设计和绘图的笔记本不知道怎么选配置？看完你就懂了

最近老板要给经常出差的工程师采购一批可以设计的电脑，要求可以流畅的运行Solidworks、UG、AutoCAD等工程设计软件。后续还可能需要运行运动仿真的软件，所以配置一定要高直接定位移动工作站。并且要求价格在1万左右的，工作站1万左右的少得可怜哦。

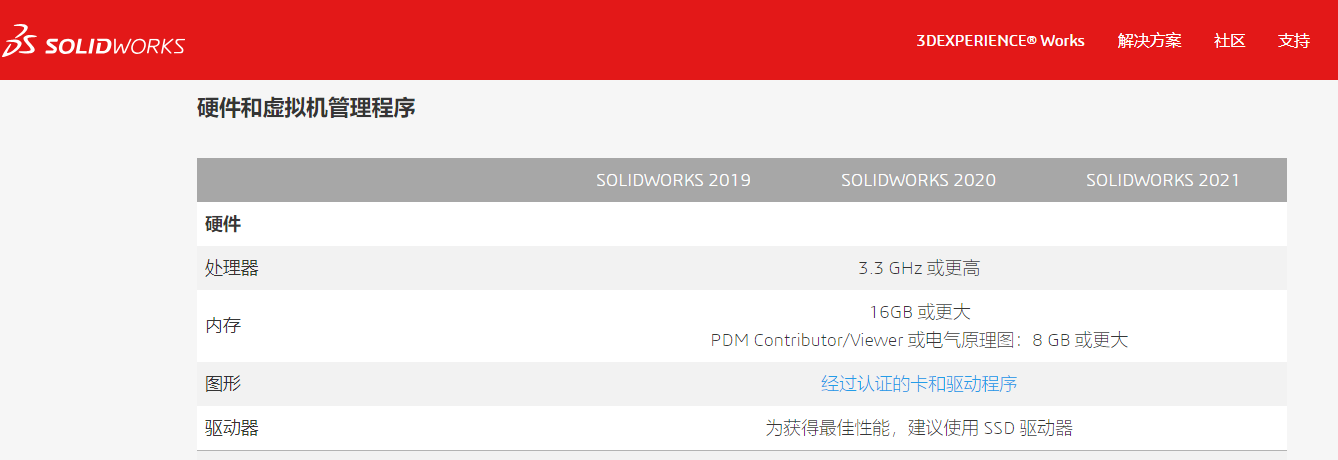

Solidworks硬件要求

查了下Solidworks官网的硬件要求，主要对CPU主频（3.3 GHZ或更高）、内存（16GB 或更大）、显卡（通过 SOLIDWORKS 认证的Quadro或者Radeon专业显卡）和硬盘（固态硬盘）有要求。这硬件配置UG等其他软件应该可以满足了，至于仿真软件硬件要求可能会更高。暂且以这个配置来找吧，因为这要求感觉都有点难了，笔记本很少有这么高主频的CPU。。。

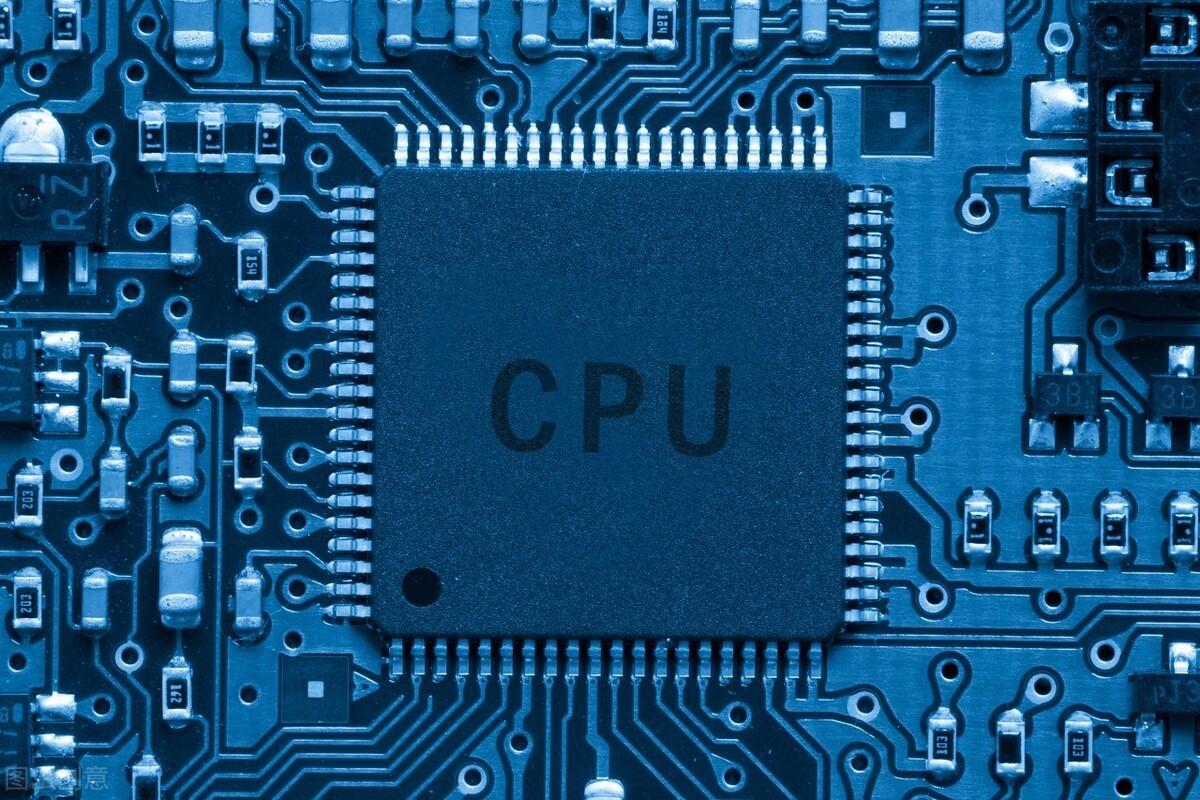

CPU

一般三维结构的设计和分析需要大量的计算，所以对CPU的需求都比较高。CPU主频越高其处理计算的速度也就越快，除了主频还需要看核心、线程数以及缓存容量，核心数量越多处理速度越快，线程越多同时处理任务的能力越强，缓存容量越大检索或读取数据的速度越快。市面上常见的笔记本为了追求低热量和低耗电CPU通常都是低压的（阉割版，性能较低），所以这里我们要选择标压的CPU，否则主频达不到要求。

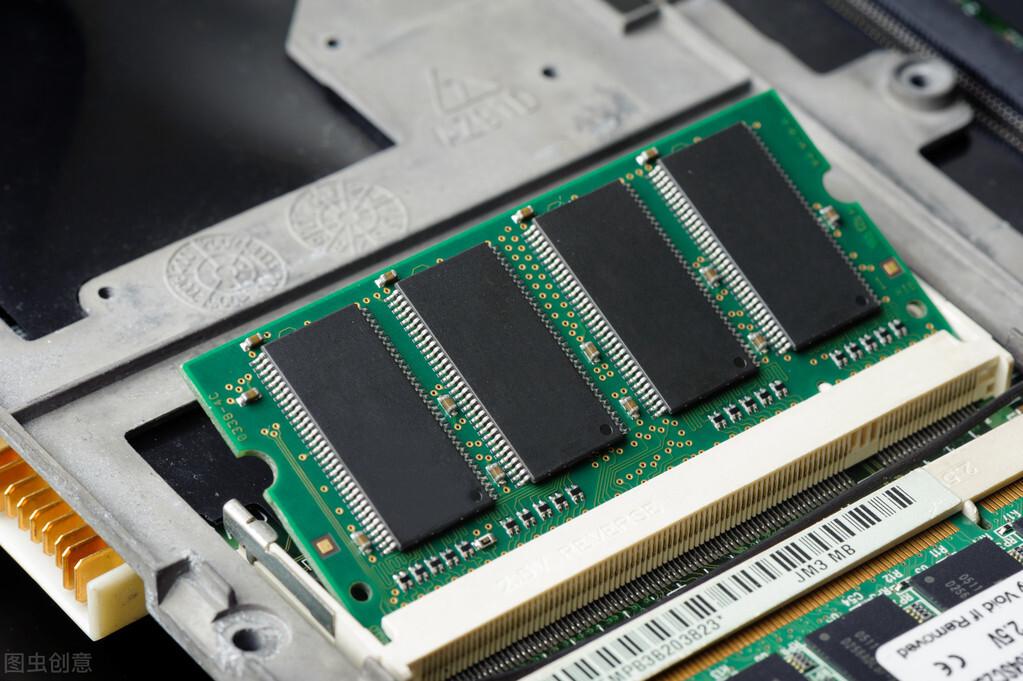

内存

内存主要是在计算机运行时为操作系统及程序提供临时数据储存用的，它是与CPU进行沟通的桥梁。计算机中所有程序的运行都在内存中进行，内存性能的强弱影响计算机运行快慢的程度。虚拟内存是在物理内存不足时系统会自动从硬盘上划分一部分存储空间作为虚拟内存来使用，由于硬盘的读写限制运算效率会大大降低。所以我们需要提供足够的物理内存，尽量避免去使用虚拟内存。内存的速率是以MHz为单位的，速率越高读写效率也就越高。这里还有个双通道的概念，双通道由两个内存控制器相互独立工作，各自控制一个内存通道进行寻址和读取数据从而使得内存的带宽倍增，这样数据存取速度也会相应倍增。所以这里我们尽量找内存大些，速率高些的内存条，最好是双通道的。

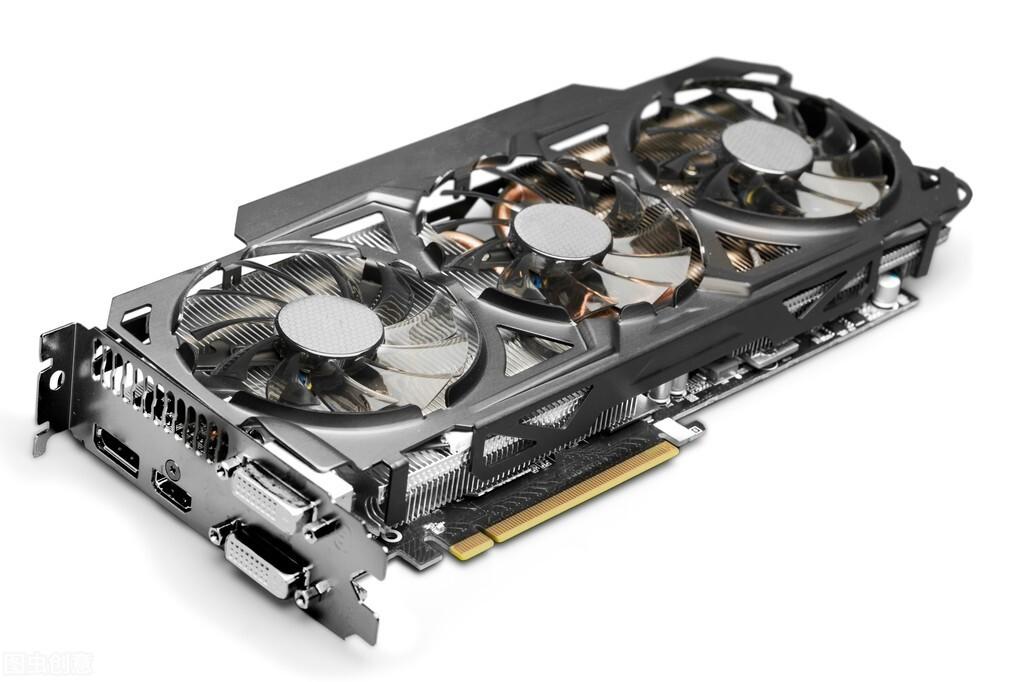

显卡

显卡的性能直接影响绘图软件的旋转、移动、缩放等显示操作，以及图形的探测、分析、装配、渲染和动画等都对显卡要求相对比较高。常见的显卡有集成显卡、独立家用显卡（游戏显卡）和独立专业显卡，集成显卡集成在主板上没有专用的显存，需要在系统物理内存上划分出一部分作为显存使用所以运算效率很低。独立家用显卡有独立的显存，对于简单的三维结构设计（单个零件特征<200或装配体零件数 <1000的）或者有限元分析还是可以胜任的。如果是大型的装配设计和有限元分析就很吃力了，这时候我们就需要用到专业的独立显卡来精准高效地完成需求。常见的专业显卡有AMD的Radeon 系列和NVIDIA的Quadro系列，但是AMD不支持SolidWorks Visualize的渲染加速功能，所以SolidWorks官方推荐使用NVIDIA Quadro系列显卡。

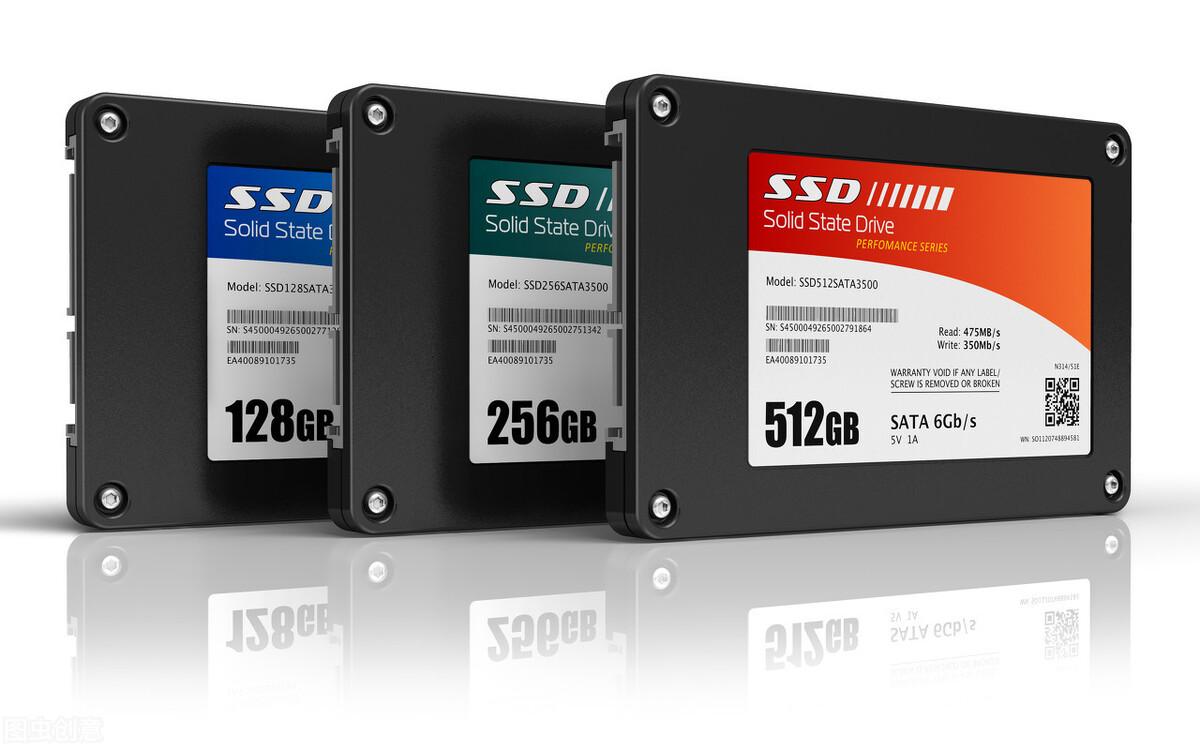

硬盘

硬盘是计算机最主要的存储设备，主要功能是存储操作系统、程序以及数据。目前常见的硬有机械硬盘（HDD）、固态硬盘（SSD）以及混合硬盘（SSHD，机械硬盘与固态硬盘的结合体），如果按按硬盘接口分类的话有IDE、SATA、SCSI、SAS、FC几类。为了保证软件运行时的数据读取效率我们尽可能地选择固态硬盘，它相对机械硬盘来说读取速度更快、寻址时间更短，可加快操作系统启动速度和软件启动速度。当然价格也更贵了些，如果预算不够的话可以考虑固态+机械的组合形式。

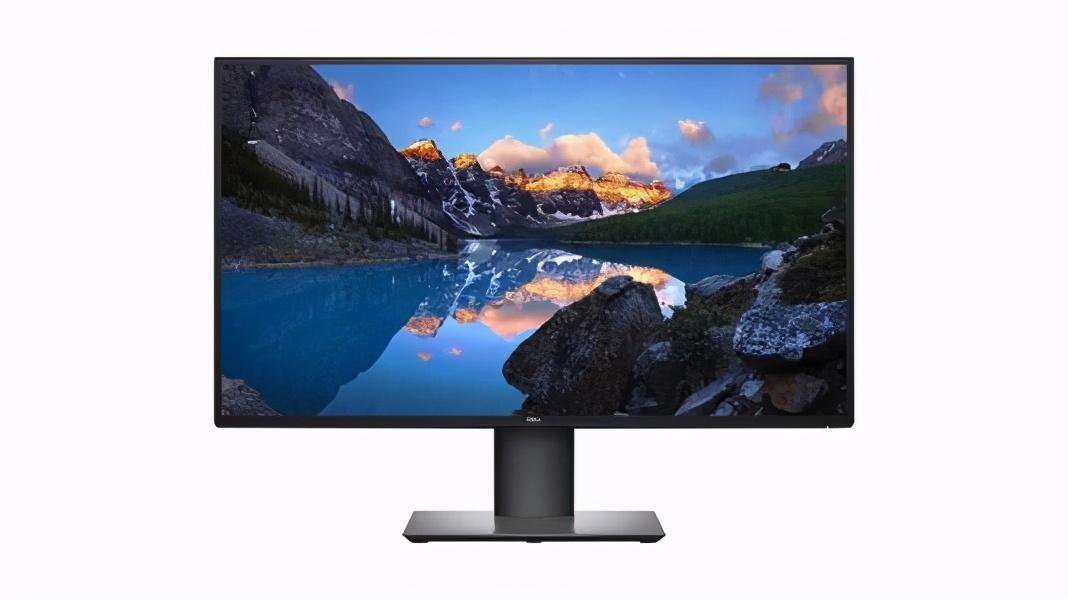

显示器

显示器计算机的输入输出设备，以可视化的形式呈现给用户。它不影响三维结构设计和有限元分析的速度，只是对用户的体验影响比较大。因为显示器的分辨率越高单位面积显示像素的数量也就越多，单位面积能呈现的细节也就越多。呈现的画面就更细腻、更逼真，但是由于笔记本的尺寸受限屏幕不会很大，选个分辨率为1920x1080应该也够了。

其他：

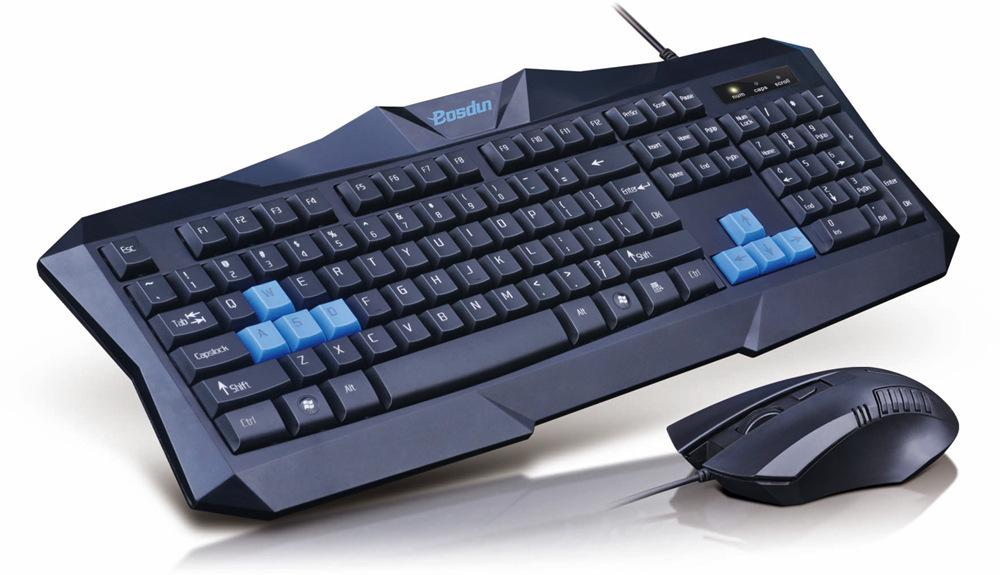

其他像蓝牙5.0、WIFI、千兆网口、USB3.0、光驱、指纹、触屏、键盘、鼠标等硬件可以看个人情况自行选择即可，这里就不在过的的阐述了。

总结：

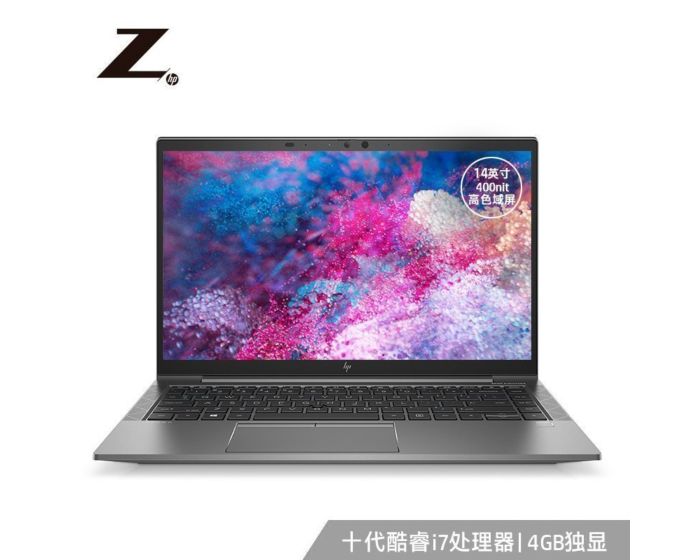

综合上述分析我最终选择了惠普(HP)Z系列的：惠普(HP)ZBook_Firefly 14 G7， 号称全球最小、最轻的移动工作站。这也是我最看中的一点，既然是出差那么携带方便是非常重要的。这款CPU是i7-10510U低压版，主频只有1.8GHz稍微偏低点（四核八线程）。内存是16G的DDR4 2666MHz，这个速率和大小都还是可以的。显卡是NVIDIA的Quadro P520入门级专业图形显卡，游戏相当于GeForce MX150的性能。硬盘是SSD固态硬盘，512G的容量出差还是够用的。显示器是14英寸的全高清屏幕，分辨率1920*1080防眩光。其他还支持智能指纹识别功能、安全锁孔、防水键盘、USB3.0、HD摄像头、蓝牙5.0、HD立体声、雷电接口等，除了CPU偏弱些其他都能够满足需求。

以上内容是小编给大家分享的【想买台用来设计和绘图的笔记本不知道怎么选配置？看完你就懂了！】。希望对大家有所帮助，如果大家有任何疑问请给我留言，小编会及时回复大家的。

画图建模做分析 工程设计用电脑怎么配

2015-09-22 05:00:00 作者：赵鑫喆

工程设计，是人们运用科技知识和方法，有目标地创造工程产品构思和计划的过程，几乎涉及到人类活动的全部领域。笔者前一份工作就是在某国企任设计师，天天跟CAD、Solidwork这些绘图工具软件打交道，还需要用ANSYS做些力学分析。

这些专业软件对电脑的性能要求还是较高的，当然，配置低的电脑也可以使用这些软件，不过效率会很低，打开一张三维图可能都要很久。今天就给大家推荐一款同我当初公司用电脑配置项相类似的工程用主机配置，详细配置见下图：

推荐配置

此套配置专为高端工程设计人员定制，CPU部分采用服务器级处理器，Intel 至强 E3 1270V3 四核心八线程处理器，其秒杀家用级酷睿i7的性能是渲染、分析等大量运算工作的保障；显卡选择了AMD的高端绘图卡——蓝宝 PGS AMD FirePro W8100，其具备8GB超大显存，单精度计算性能高达4.2TFLOPS，双精度计算性能更是达到无与伦比的2.1TFLOPS，是名副其实的绘图利器，完全可以满足工程设计的需求；主板选用永擎C226WS，它是一款服务器主板，通常用于绘图工作站、网页服务器、网页寄存服务器、入门型NVR等产品当中。

接下来就为大家介绍一下该套配置的核心硬件部分，让大家对该套配置的性能有一个全面的了解。
