老司机告诉你硬件电路工程师怎么入门？什么时候入门？

【EDA365陆妹整理】

本文主要针对那些刚开始或准备开始搞设计硬件电路的工程师，高级别的硬件工程师看这篇文章就没必要了。时光飞逝，离俺最初画第一块电路已有3年。刚刚开始接触电路板的时候，与你一样，俺充满了疑惑同时又带着些兴奋。在网上许多关于硬件电路的经验、知识让人目不暇接。像信号完整性，EMI，PS设计准会把你搞晕。别急，一切要慢慢来。

1、整体思路

总体思路。设计硬件电路，大的框架和架构要搞清楚，但要做到这一点还真不容易。有些大框架也许自己的老板、老师已经想好，自己只是把思路具体实现;但也有些要自己设计框架的，那就要搞清楚要实现什么功能，然后找找有否能实现同样或相似功能的参考电路板(要懂得尽量利用他人的成果，越是有经验的工程师越会懂得借鉴他人的成果)。

理解电路。如果你找到了的参考设计，那么恭喜你，你可以节约很多时间了(包括前期设计和后期调试)。马上就copy?NO，还是先看懂理解了再说，一方面能提高我们的电路理解能力，而且能避免设计中的错误。

没有找到参考设计? 没关系。先确定大IC芯片，找datasheet，看其关键参数是否符合自己的要求，哪些才是自己需要的关键参数，以及能否看懂这些关键参数，都是硬件工程师的能力的体现，这也需要长期地慢慢地积累。这期间，要善于提问，因为自己不懂的东西，别人往往一句话就能点醒你，尤其是硬件设计。

硬件电路设计主要是三个部分，原理图、pcb、物料清单(BOM)表。原理图设计就是将前面的思路转化为电路原理图。它很像我们教科书上的电路图。pcb涉及到实际的电路板，它根据原理图转化而来的网表(网表是沟通原理图和pcb之间的桥梁)，而将具体的元器件的封装放置(布局)在电路板上，然后根据飞线(也叫预拉线)连接其电信号(布线)。完成了pcb布局布线后，要用到哪些元器件应该有所归纳，所以我们将用到BOM表。

用什么工具?Protel，也就是altium容易上手，在国内也比较流行，应付一般的工作已经足够，适合初入门的设计者使用。

其实无论用简单的protel或者复杂的cadence工具，硬件设计大环节是一样的(protel上的操作类似windwos，是post-command型的;而cadence的产品concept & allegro 是pre-command型的，用惯了protel，突然转向cadence的工具，会不习惯就是这个原因)。设计大环节都要有：1)原理图设计；2)pcb设计；3)制作BOM表。现在简要谈一下设计流程(步骤)：

1)原理图库建立。 要将一个新元件摆放在原理图上，我们必须得建立改元件的库。库中主要定义了该新元件的管脚定义及其属性，并且以具体的图形形式来代表(我们常常看到的是一个矩形(代表其IC BODY)，周围许多短线(代表IC管脚))。protel创建库及其简单，而且因为用的人多，许多元件都能找到现成的库，这一点对使用者极为方便。应搞清楚ic body，ic pins，input pin，output pin， analog pin， digital pin， power pin等区别。

2)有了充足的库之后，就可以在原理图上画图了。 按照datasheet和系统设计的要求，通过wire把相关元件连接起来。在相关的地方添加line和text注释。wire和line的区别在于，前者有电气属性，后者没有。wire适用于连接相同网络，line适用于注释图形。这个时候，应搞清一些基本概念，如：wire，line，bus，part，footprint，等等。

3)做完这一步，我们就可以生成netlist了。 这个netlist是原理图与pcb之间的桥梁。原理图是我们能认知的形式，电脑要将其转化为pcb，就必须将原理图转化它认识的形式netlist，然后再处理、转化为pcb。

4)得到netlist，马上画pcb?别急，先做ERC先。 ERC是电气规则检查的缩写。它能对一些原理图基本的设计错误进行排查，如多个output接在一起等问题。(但是一定要仔细检查自己的原理图，不能过分依赖工具，毕竟工具并不能明白你的系统，它只是纯粹地根据一些基本规则排查。)

5)从netlist得到了pcb， 一堆密密麻麻的元件，和数不清的飞线是不是让你吓了一跳?呵呵，别急还得慢慢来。

6)确定板框大小。 在keepout区(或mechanic区)画个板框，这将限制了你布线的区域。需要根据需求好考虑板长，板宽(有时，还得考虑板厚)。当然了，叠层也得考虑好。(叠层的意思就是，板层有几层，怎么应用，比如板总共4层，顶层走信号，中间第一层铺电源，中间第二层铺地，底层走信号)。

先解释一下(2)中的术语。post-command，例如我们要拷贝一个object(元件)，我们要先选中这个object，然后按ctrl+C，然后按ctrl+V(copy命令发生在选中object之后)。这种操作windows和protel都采用的这种方式。但是concept就是另外一种方式，我们叫做pre-command。同样我们要拷贝一个东西，先按ctrl+C，然后再选中object，再在外面单击(copy命令发生在选中object之前)。

1)确定完板框之后，就该元件布局(摆放)了，布局这步极为关键。 它往往决定了后期布线的难易。哪些元器件该摆正面，哪些元件该摆背面，都要有所考量。但是这些都是一个仁者见仁，智者见智的问题;从不同角度考虑摆放位置都可以不一样。其实自己画了原理图，明白所有元件功能，自然对元件摆放有清楚的认识(如果让一个不是画原理图的人来摆放元件，其结果往往会让你大吃一惊^_^)。对于初入门的，注意模拟元件，数字元件的隔离，以及机械位置的摆放，同时注意电源的拓扑就可以了。

2)接下来就是布线。 这与布局往往是互动的。有经验的人往往在开始就能看出哪些地方能布线成功。如果有些地方难以布线还需要改动布局。对于fpga设计来说往往还要改动原理图来使布线更加顺畅。布线和布局问题涉及的因素很多，对于高速数字部分，因为牵扯到信号完整性问题而变得复杂，但往往这些问题又是难以定量或即使定量也难以计算的。所以，在信号频率不是很高的情况下，应以布通为第一原则。

3)OK了?别急，用DRC检查检查先。 这是一定要检查的。DRC对于布线完成覆盖率以及规则违反的地方都会有所标注，按照这个再一一的排查，修正。

4)有些pcb还要加上敷铜(可能会导致成本增加)，将出线部分做成泪滴(工厂也许会帮你加)。 最后的pcb文件转成gerber文件就可交付pcb生产了。(有些直接给pcb也成，工厂会帮你转gerber)。

5)要装配pcb，准备bom表吧，一般能直接从原理图中导出。 但是需要注意的是，原理图中哪些部分元件该上，哪些部分元件不该上，要做到心理有数。对于小批量或研究板而言，用excel自己管理倒也方便(大公司往往要专业软件来管理)。而对于新手而言，第一个版本，不建议直接交给装配工厂或焊接工厂将bom的料全部焊上，这样不便于排查问题。最好的方法就是，根据bom表自己准备好元件。等到板来了之后，一步步上元件、调试。

2、谈谈调试

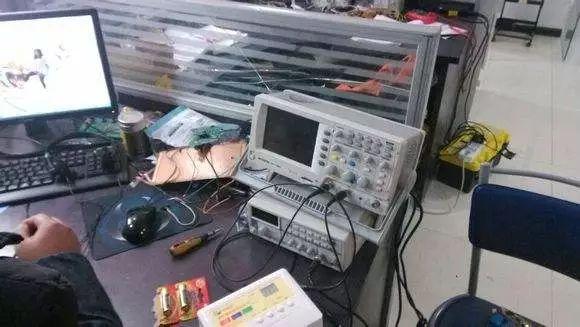

1)拿到板第一步做什么，不要急急忙忙供电看功能，硬件调试不可能一步调试完成的。 先拿万用表看看关键网络是否有不正常，主要是看电源与地之间有否短路(尽管生产厂商已经帮你做过测试，这一步还是要自己亲自看看，有时候看起来某些步骤挺繁琐，但是可以节约你后面不少时间!)，其实短路与否不光pcb有关，在生产制作的任何一个环节可能导致这个问题，IO短路一般不会造成灾难性的后果，但是电源短路就......

2)电源网络没短路? 那么好，那就看看电源输出是否是自己理想的值，对于初学者，调试的时候最好IC一件件芯片上，第一个要上的就是电源芯片。

3)电源网络短路了? 这个比较麻烦，不过要仔细看看自己原理图是否有可能这样的情况，同时结合割线的方法一步步排查倒底是什么地方短路了，是pcb的问题(一般比较烂的pcb厂就可能出现这种情况)，还是装配的问题，还是自己设计的问题。关于检查短路还有一些技巧,以后再讲。

4)电源芯片没有输出? 检查检查你的电源芯片输入是否正常吧，还需要检查的地方有使能信号，分压电阻，反馈网络。

5) 电源芯片输出值不在预料范围? 如果超过很离谱，比如到了10%，那么看看分压电阻先，这两个分压电阻一般要用1%的精度，这个你做到了没有，同时看看反馈网络吧，这也会影响你的输出电源的范围。

6)电源输出正常了， 别高兴，如果有条件的话，拿示波器看看吧，看看电源的输出跳变是否正常。也就是抓取开电的瞬间，看看电源从无到有的情况(至于为什么要看着个，嘿嘿，专业人士还是要看的～)

3、谈谈电源

无疑电源设计是整个电路板最重要的一环。电源不稳定，其他啥都别谈。我想不用balabala述说它究竟有多么重要了。

在电源设计我们用得最多的场合是，从一个稳定的“高”电压得到一个稳定的“低”电压。这也就是经常说的DC-DC(直流-直流)，而直流-直流中用得最多的电源稳压芯片有两种，一种叫LDO(低压差线性稳压器，我们后面说的线性稳压电源，也是指它)，另一种叫PWM(脉宽调制开关电源，我们在本文也称它开关电源)。我们常常听到PWM的效率高，但是LDO的响应快，这是为什么呢?别着急，先让我们看看它们的原理。

下面会涉及一些理论知识，但是依然非常浅显易懂，如果你不懂，嘿嘿，得检查一下自己的基础了。

一、线性稳压电源的工作原理

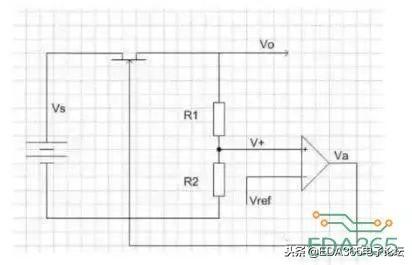

如图是线性稳压电源内部结构的简单示意图。我们的目的是从高电压Vs得到低电压Vo。在图中，Vo经过两个分压电阻分压得到V+，V+被送入放大器(我们把这个放大器叫做误差放大器)的正端，而放大器的负端Vref是电源内部的参考电平(这个参考电平是恒定的)。放大器的输出Va连接到MOSFET的栅极来控制MOSFET的阻抗。Va变大时，MOSFET的阻抗变大;Va变小时，MOSFET的阻抗变小。MOSFET上的压降将是Vs-Vo。

现在我们来看Vo是怎么稳定的，假设Vo变小，那么V+将变小，放大器的输出Va也将变小，这将导致MOSFET的阻抗变小，这样经过同样的电流，MOSFET的压差将变小，于是将Vo上抬来抑制Vo的变小。同理，Vo变大，V+变大，Va变大，MOSFET的阻抗变大，经过同样的电流，MOSFET的压差变大，于是抑制Vo变大。

二、开关电源的工作原理

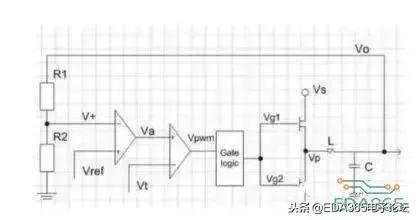

如上图，为了从高电压Vs得到Vo，开关电源采用了用一定占空比的方波Vg1，Vg2推动上下MOS管，Vg1和Vg2是反相的，Vg1为高，Vg2为低;上MOS管打开时，下MOS管关闭;下MOS管打开时，上MOS管关闭。由此在L左端形成了一定占空比的方波电压，电感L和电容C我们可以看作是低通滤波器，因此方波电压经过滤波后就得到了滤波后的稳定电压Vo。Vo经过R1、R2分压后送入第一个放大器(误差放大器)的负端V+，误差放大器的输出Va做为第二个放大器(PWM放大器)的正端，PWM放大器的输出Vpwm是一个有一定占空比的方波，经过门逻辑电路处理得到两个反相的方波Vg1、Vg2来控制MOSFET的开关。

三、线性稳压电源和开关电源的比较

懂得了线性稳压电源和开关电源的工作原理之后，我们就可以明白为什么线性稳压电源有较小的噪声，较快的瞬态响应，但是效率差;而开关电源噪声较大，瞬态响应较慢，但效率高了。

线性稳压电源内部结构简单，反馈环路短，因此噪声小，而且瞬态响应快(当输出电压变化时，补偿快)。但是因为输入和输出的压差全部落在了MOSFET上，所以它的效率低。因此，线性稳压一般用在小电流，对电压精度要求高的应用上。

而开关电源，内部结构复杂，影响输出电压噪声性能的因数很多，且其反馈环路长，因此其噪声性能低于线性稳压电源，且瞬态响应慢。但是根据开关电源的结构，MOSFET处于完全开和完全关两种状态，除了驱动MOSFET，和MOSFET自己内阻消耗的能量之外，其他能量被全部用在了输出(理论上L、C是不耗能量的，尽管实际并非如此，但这些消耗的能量很小)。

先写part 8，待到图片能上传再添补 part 6，7做为描述开关电源原理，以及LDO与开关电源比较之用。

这一部分澄清高速信号认识的一些误区。

高速看的是信号沿，不是时钟频率

1) 一般而言，时钟频率高的，其信号上升沿快，因此一般我们把它们当成高速信号;但反过来不一定成立，时钟频率低的，如果信号上升沿依然快的，一样要把它当成高速信号来处理。根据信号理论，信号上升沿包含了高频信息(用傅立叶变换，可以找出定量表达式)，因此，一旦信号上升沿很陡，我们应该按高速信号来处理，设计不好，很可能出现上升沿过于缓慢，有过冲，下冲，振铃的现象。比如，I2C信号，在超快速模式下，时钟频率为1MHz，但是其规范要求上升时间或下降时间不超过120ns!确实有很多板I2C就过不了关!

2)因此，我们更应该关注的是信号带宽。根据经验公式，带宽与上升时间(10%~90%)的关系为 Fw * Tr = 3.5

示波器选择

1) 很多人注意到了示波器的采样率，没有注意到示波器的带宽。但往往示波器带宽是一个更重要的参数。一些人以为只要示波器采样率满足超过信号时钟频率的两倍就行了，这是大错特错。错误的原因是错误的理解了采样定理。采样定理1说明了当采样频率大于信号最大带宽的两倍，就能完美地恢复原信号。但是，采样定理指的信号是带限信号(带宽是有限的)，与现实中的信号严重不符。我们一般的数字信号，除了时钟之外，都不是周期的，从长时间来看，其频谱是无限宽的;要能捕获到高速信号，就不能对其高频分量太多的失真。示波器带宽指标与此息息相关。因此，真正要注意的依然是用示波器捕获的信号的上升沿失真在我们可接受的范围。

2) 那么选多高带宽的示波器才合适呢?理论上5倍于信号带宽的示波器捕获的信号比原信号损失不到3%。如果要求损失更宽松，那就可以选择更低端的示波器。用到3倍于信号带宽的示波器应该能满足大多数要求。但是不要忘了你探头的带宽！

--END--

硬件工程师入门必备基础篇

作为从事硬件设计工作的工程师，首先要有过硬的基本功，要能对有技术参数的电路原理图进行总体了解，能进行划分功能模块，找出信号流向，确定元件作用。

电路图是人们为了研究和工程的需要，用约定的符号绘制的一种表示电路结构的图形。通过电路图可以知道实际电路的情况。这样我们在分析电路时，就不必把实物翻来覆去地琢磨，而只要拿着一张图纸就可以了。在设计电路时，也可以从容地纸上或电脑上进行，确认完善后再进行实际安装，通过调试、改进，直至成功。我们更可以应用先进的计算机软件来进行电路的辅助设计，甚至进行虚拟的电路实验，大大提高工作效率。

要掌握分析常用电路的几种方法，熟悉每种方法适合的电路类型和分析步骤。

1．交流等效电路分析法。首先画出交流等效电路，再分析电路的交流状态，即：电路有信号输入时，电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡，还是限幅削波、整形、鉴相等；

2．直流等效电路分析法。画出直流等效电路图，分析电路的直流系统参数，搞清晶体管静态工作点和偏置性质，级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态，如饱和、放大、截止区，二极管处于导通或截止等；

3．频率特性分析法。主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它的中心频率，上、下限频率和频带宽度等，例如：各种滤波、陷波、谐振、选频等电路；

4．时间常数分析法。主要分析由R、L、C及二极管组成的电路、性质。时间常数是反映储能元件上能量积累和消耗快慢的一个参数。

电子电路图的分类：常遇到的电子电路图有原理图、方框图、装配图和印版图

等。

✿

原理图

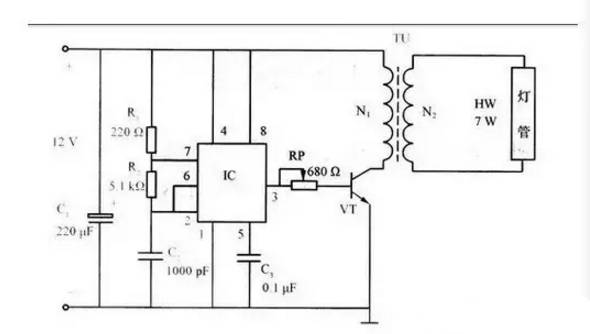

原理图就是用来体现电子电路的工作原理的一种电路图，又被叫做“电原理图”。这种图由于它直接体现了电子电路的结构和工作原理，所以一般用在设计、分析电路中。分析电路时，通过识别图纸上所画的各种电路元件符号以及它们之间的连接方式，就可以了解电路的实际工作情况。下图所示就是一个收音机电路的原理图。

✿

方框图（框图）

方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。从根本上说，这也是一种原理图。不过在这种图纸中，除了方框和连线几乎没有别的符号了。它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们连接方式，而方框图只是简单地将电路安装功能划分为几个部分，将每一个部分描绘成一个方框，在方框中加上简单的文字说明，在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。

所以方框图只能用来体现电路的大致工作原理，而原理图除了详细地表明电路的工作原理外，还可以用来作为采集元件、制作电路的依据。下图所示的就是上述收音机电路的方框图。

✿

装配图

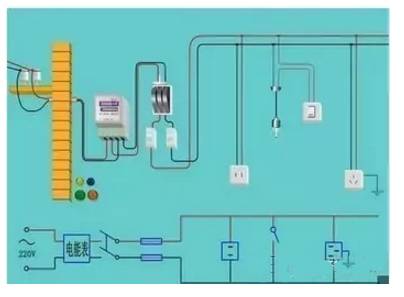

它是为了进行电路装配而采用的一种图纸，图上的符号往往是电路元件的实物的外形图。我们只要照着图上画的样子，依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。这种电路图一般是供初学者使用的。

装配图根据装配模板的不同而各不一样，大多数作为电子产品的场合，用的都是下面要介绍的印刷线路板，所以印板图是装配图的主要形式。

✿

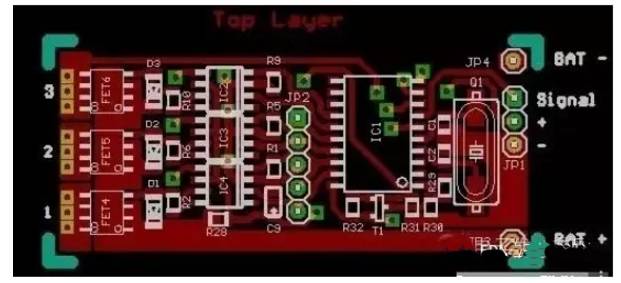

印板图

印板图的全名是“印刷电路板图”或“印刷线路板图”，它和装配图其实属于同一类的电路图，都是供装配实际电路使用的。

印刷电路板是在一块绝缘板上先覆上一层金属箔，再将电路不需要的金属箔腐蚀掉，剩下的部分金属箔作为电路元器件之间的连接线，然后将电路中的元器件安装在这块绝缘板上，利用板上剩余的金属箔作为元器件之间导电的连线，完成电路的连接。由于这种电路板的一面或两面覆的金属是铜皮，所以印刷电路板又叫“覆铜板”。印板图的元件分布往往和原理图中大不一样。

这主要是因为，在印刷电路板的设计中，主要考虑所有元件的分布和连接是否合理，要考虑元件体积、散热、抗干扰、抗耦合等等诸多因素，综合这些因素设计出来的印刷电路板，从外观看很难和原理图完全一致;而实际上却能更好地实现电路的功能。

随着科技发展，现在印刷线路板的制作技术已经有了很大的发展;除了单面板、双面板外，还有多面板，已经大量运用到日常生活、工业生产、国防建设、航天事业等许多领域。

在上面介绍的四种形式的电路图中，电原理图是最常用也是最重要的，能够看懂原理图，也就基本掌握了电路的原理，绘制方框图，设计装配图、印板图这都比较容易了。掌握了原理图，进行电器的维修、设计，也是十分方便的。因此，关键是掌握原理图。

✿

电路图的组成

电路图主要由元件符号、连线、结点、注释四大部分组成。

元件符号表示实际电路中的元件，它的形状与实际的元件不一定相似，甚至完全不一样。但是它一般都表示出了元件的特点，而且引脚的数目都和实际元件保持一致。

连线表示的是实际电路中的导线，在原理图中虽然是一根线，但在常用的印刷电路板中往往不是线而是各种形状的铜箔块，就像收音机原理图中的许多连线在印刷电路板图中并不一定都是线形的，也可以是一定形状的铜膜。

结点表示几个元件引脚或几条导线之间相互的连接关系。所有和结点相连的元件引脚、导线，不论数目多少，都是导通的。

注释在电路图中是十分重要的，电路图中所有的文字都可以归入注释—类。细看以上各图就会发现，在电路图的各个地方都有注释存在，它们被用来说明元件的型号、名称等等。

若不知电路的作用，可先分析电路的输入和输出信号之间的关系。如信号变化规律及它们之间的关系、相位问题是同相位，或反相位。电路和组成形式，是放大电路，振荡电路，脉冲电路，还是解调电路。

电器修理、电路设计的工作人员都是要通过分析电路原理图，了解电器的功能和工作原理，才能得心应手开展工作的。会划分功能块，能按照不同的功能把整机电路的元件进行分组，让每个功能块形成一个具体功能的元件组合，如基本放大电路，开关电路，波形变换电路等。

✿

读懂电路图

分析电路时，通过识别图纸上所画的各种电路元件符号，以及它们之间的连接方式，就可以了解电路的实际工作。原理图就是用来体现电子电路的工作原理的一种电路情况。

PCB图，是电路板的映射图纸，它详细描绘了电路板的走线，元件的位置等。

看电路图首先看电源部分，理解电路在什么电源的情况下工作，交流还是直流，单电源还是多电源及电压等级。清楚了以后看分部电路，先区别是数字电路，还是模拟电路，模拟电路看信号采集，搞清楚信号来源，有射频、音频、各类传感器、仪器仪表或其他电路等，分析信号是交流、直流还是脉冲，属电压型还是电流型。分析后续电路的功能，弄清是解调、放大、整形还是补偿等作用。最后看输出电路，是调制还是驱动。数字电路则主要分析电路的逻辑功能和作用。

要看懂电路板，那首先最好是要能看懂它的电原理图（即电路图），掌握电子元器件的标示方式和它的工作原理，掌握一些常用的元器件的正常的参数和在正常的电路中所起到的作用等等知识，然后再对电路板（称为印刷线路板）进行分析，就能比较快的看懂它的工作原理和一些需要掌握的情况了。

分子电路模块，再找个子电路的核心元件（当然要熟悉这个元件）找出各子电路模块之间电气量的联系，最后是整个电路的输出和输入或者说是功能。

整机电路是有一定的功能的，是由各单元电路组成，单元电路组成具有一定功能的信号处理支路，再由这些支路电路组成整机电路。先要搞清你看的电路图的作用中什么，是属于那一类的电路，是音频、视频、数字、还是混合电路，再用相应的单元电路知识去解读这些电路，同时要从交流信号层面、直流层面进行分析，电路直流部分是电路正常工作的基础，交流信号是在直流电路正常后才能得到相应的处理，电路没有良好的直流状态，是不能正常工作的。

还要从频率层面、放大器的增益层面进行分析，不同频率的信号在经过电路处理时，由于电路中非线性元件的原因，会对不同频率有不同的处理结果，放大器对不同频率的信号也的不同的放大能力，电路在设计时会对所需要的频率信号进行有目的的处理，从而达到机器功能上的需要。再有就是要分析各单元电路之间的关系，以及单元电路间的输入、输出的关系。

交流信号经过这些电路后产生了怎样的变化等等。在了解了各条支路的工作原理后，才能分析出整机的工作原理，有时各支路电路间也存在信号的交连，例如电视机的行输出电路的行逆程脉冲就用于色解码电路，行输出电路与色解码电路存在信号的相互连系，这时可以将这些支路理解为另一种单元电路，再对它们进行分析。

我想这里面有个顺序问题：比如对高频电路，首先应该掌握电路的功能和输入、输出关系，有了总体的把握后，好比是抓住了牛鼻子，因为虽然电路不同，器件不同，但他们的输入、输出关系频谱是不会变的。然后再分析实现这样功能变换的基本原理和方法，具体到部分的分析。

进行电路设计是要通过分析电路原理图入手，但必须首先了解所需芯片的引脚及基本的作用，这样有利于更好的了解电路的工作原理，这样才能应用于自己的电路，有利于进行电路的裁剪和扩展。

首先对电路原理图有一个总体的了解，划分出各个功能模块，如电源模块，控制器模块，存贮器模块，音频模块，GPRS模块等。各个模块逐一分析，最后统一起来看就可大体了解电路所要实现的功能了。最好熟练掌握常见或者常用的单元电路的原理，如电源模块，稳压模块，存贮器模块等，常用的芯片，如：7805，7812等。

要将自己所要设计的电路划分成几个模块，这样分别设计在不同的原理图里，最后进行整合。电路中有信号输入时，各个基本点的电压是多少，电流是多少，要有个粗略的估计。对于有放大器，R、L、C的电路，要看是否是振荡电路，放大电路，还是整形电路等。进行自我分析和自我设计后，就会对电路的基本原理有多了解和掌握了，对自己在以后的设计中积累了设计与调试的经验。
