音响设备与汽车音响喇叭极性检测全攻略（适配音响改装、汽车维修、专业调音场景）
一、前言：喇叭极性检测，为什么是音响系统的“第一道安检”？
在音响维修、汽车音响改装以及专业音频工程的日常工作中，有一个看似不起眼却至关重要的环节——喇叭极性检测。你可能遇到过这样的情况：一套刚装好的汽车音响，听起来低音发闷、声场混乱；或者某只专业音箱接入系统后，声音明显“缩”在箱体里出不来。这些问题的根源，十有八九是喇叭极性接反了。
喇叭极性的本质，是音频信号驱动喇叭振膜运动的方向。当音频信号为正电压时，振膜应向前运动推出声波；为负电压时振膜向后运动-3。在多喇叭系统（如汽车音响、家庭影院、专业阵列音箱）中，如果其中一只喇叭极性接反，它与相邻喇叭产生的声波就会相互抵消——这种现象叫相位抵消，轻则导致低音减弱、声场混乱，重则直接破坏整个系统的声音表现，尤其在低频部分最明显-3。
如何精准、高效地测量喇叭极性？不同场景（家庭维修、汽车音响改装、工厂质检、专业现场调试）应该选用什么方法？本文将结合实操案例，从新手入门的简易方法到专业领域的仪器检测，手把手教你掌握喇叭极性检测的核心技能，帮助音响维修人员、汽车改装技师和音频工程从业者快速排查问题，确保每个喇叭都处于正确的相位状态。
二、喇叭极性检测前置准备（适配音响维修与汽车改装场景）
2.1 喇叭极性检测核心工具介绍
不同场景下的检测需求差异较大，选择合适的工具是高效检测的第一步。
基础工具（适配家庭维修、新手DIY场景）：
1.5V干电池（AA/AAA电池） ：最常用的简易测试工具，无需专业知识，成本几乎为零。新装喇叭或维修时判断极性最为便捷，尤其适合个人爱好者-3。
指针式万用表：建议选择具有DC微安档（如50μA档）的指针式万用表。相比数字表，指针式在观察瞬间指针偏转方向时更为直观，适合检测喇叭极性。注意：数字万用表在此类动态检测中反应不够灵敏，新手推荐指针式-1。
简易导线及鳄鱼夹：用于临时连接电池或万用表与喇叭接线端，确保接触可靠。
专业工具（适配汽车音响改装店、专业调音现场、工厂质检场景）：

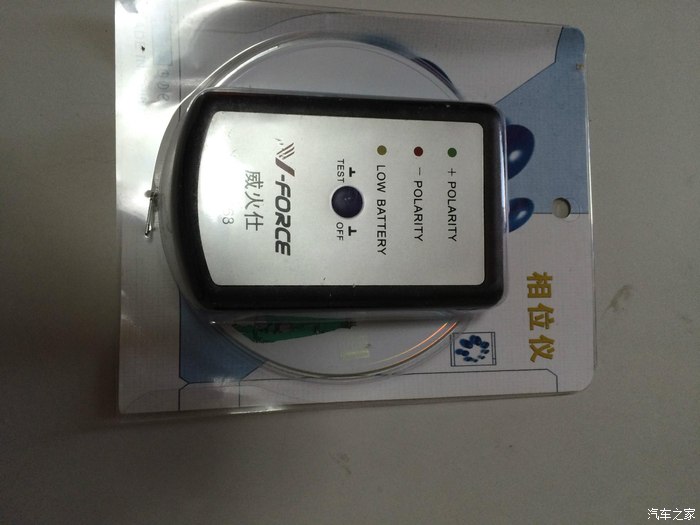

专业极性测试仪：如139B极性测试仪、DF5991扬声器极性测试仪等。这些仪器采用脉冲测定法，可快速自动判别扬声器、耳机及动圈受话器的正负极性，不受环境噪音影响，尤其适合汽车音响改装店等嘈杂环境下使用-。139B还具备声光辅助显示——绿灯亮并发出哔哔声表示正极性，操作极其简单，不会误判-。
手机音频测试软件（如AudioTool、极性检查器） ：现代科技的轻量级方案。将手机音频输出连接到功放，用麦克风贴近待测喇叭，软件即可显示极性标志（“+”为正确，“-”为反相）-51-。适合个人发烧友和入门级改装技师。
高端综合测试仪：如ONSOKU OPC-488（直流脉冲式）、AWA6010电声器件极性测试仪等，适用于专业音响系统集成、剧场、录音棚等对精度要求极高的场景。OPC-488通过直流脉冲信号让振膜物理移动，肉眼即可判断极性，且不会损伤高音单元-17。
2.2 喇叭极性检测安全注意事项（音响维修与汽车改装必读）
重中之重： 以下安全规范直接关系到设备和人身安全，请务必遵守。
断电操作优先：检测喇叭前，务必断开喇叭与功放/主机的连接。带电检测不仅可能损坏万用表或测试仪器，更可能导致短路烧毁功放电路。尤其是在汽车音响改装中，车辆通电状态下误触线路可能引发更大的电气故障。
电池测试严禁长时间通电：用1.5V电池测试喇叭时，每次接触时间不超过1秒。持续通电会使喇叭音圈过热，甚至烧毁线圈。高频扬声器尤其敏感，瞬间脉冲即可完成检测，切勿长时间施加直流电压。
表笔接触稳定且力度适中：测量时确保表笔与喇叭接线端接触良好，但不要用力过猛，以免导致接线端子变形或损坏喇叭振膜-4。若单次测量结果不明确，可重复2-3次验证。
佩戴防静电腕带（工厂流水线适用） ：在工厂批量检测场景下，静电可能损伤高灵敏度喇叭的音圈，建议佩戴防静电设备。非工厂环境下保持手部干燥即可。
新能源汽车额外注意：部分新能源车型的音响系统与车机系统联动，擅自拆卸喇叭总成可能影响质保权益，建议在专业人员指导下进行-4。
2.3 喇叭极性基础认知（适配精准检测）
在动手检测之前，先了解喇叭极性的一些基础常识。
喇叭极性标注惯例：绝大多数喇叭的接线端子会标注“+”或“-”符号；也有采用颜色区分——红色端子/引线为正极，黑色为负极-3。部分喇叭在无标识时，可通过焊片宽度判断：正极焊片通常宽于负极-21。
特殊喇叭——无极性喇叭：部分公共广播喇叭（如天花喇叭）内部装有桥式整流电路，无论外部接线如何，喇叭内部都会自动适配极性，无需人为区分-3。但在多喇叭系统中，仍然需要确保所有喇叭的接线一致性。
极性接反的判断技巧：经验丰富的调音师可以通过听觉快速判断——极性接反时，低音明显削弱、声音发“空”；极性正确时声音饱满、结实。但对于批量检测或新手，还是建议使用电池法或极性测试仪进行客观验证-3。
三、核心检测方法（从基础到专业，适配不同场景）
3.1 喇叭极性基础检测法（家庭维修与DIY快速初筛）
如果你手头没有专业工具，只是想快速判断某只喇叭的正负极，电池法是最简单、最直观的方法。
操作流程：
第一步：准备一节1.5V干电池（AA或AAA均可）。电池必须电量充足，电压过低可能导致振膜运动不明显。
第二步：将电池正负极分别触碰喇叭的两个接线端，触碰时间不超过1秒。
第三步：仔细观察喇叭振膜（纸盆或振膜）的运动方向。这是判断的关键：
振膜向外凸起（向前推出）→ 电池正极触碰的接线端即为喇叭正极-3。
振膜向内收缩（向里缩进）→ 电池正极触碰的接线端为喇叭负极-3。
第四步：如果首次测试后振膜运动方向不够明显，可互换表笔再次测试对比观察。
注意要点：
对于低频扬声器（低音单元），振膜运动幅度较大，肉眼容易观察；对于高频扬声器（高音单元），振膜运动幅度极小，可能需要借助放大镜或贴近观察-1。
对于已经安装在音箱或车门内的喇叭，电池法仍然适用——只要能够接触到接线端子即可。
3.2 万用表检测喇叭极性方法（新手重点掌握）
万用表是电子爱好者和维修人员的常用工具，用万用表检测喇叭极性主要有两种方式。
方法一：电阻档测试法（最简单直观）
档位选择：将指针式万用表拨至电阻档的最小量程（如R×1Ω档或R×10Ω档）。
操作步骤：用红黑表笔分别触碰喇叭的两个接线端，此时喇叭会发出“咔哒”一声，振膜会瞬间运动一下。
判断标准：观察振膜的运动方向——振膜向前（向外）运动时，红表笔所接的接线端为喇叭正极；振膜向后运动时，则极性相反-21。
注意：此方法仅适用于指针式万用表。数字万用表电阻档输出的测试电流较小，可能不足以驱动振膜运动。
方法二：直流微安档测试法（更精准）
档位选择：将指针式万用表拨至直流微安档（DCμA），建议选择50μA档或最小量程-1。
操作步骤：红黑表笔任意接触喇叭的两个接线端，然后用手指轻轻而快速地向内按压喇叭纸盆。
判断标准：
纸盆被按压时，万用表指针顺时针（正向）摆动 → 红表笔接的端子为喇叭负极，黑表笔接的为正极-1。
指针逆时针（反向）摆动 → 红表笔接的端子为喇叭正极，黑表笔接的为负极-1。
操作要点：按压动作要快速干脆，按压后立即松手。一次按压后指针会摆动并回位，可重复按压观察指针运动规律，确保判断准确。
3.3 专业仪器检测喇叭极性方法（汽车改装店与工厂质检进阶精准检测）
对于汽车音响改装店、家电维修企业以及电声元器件工厂而言，效率和精度是关键。专业的极性测试仪能够在嘈杂环境下快速、准确地完成检测。
139B极性测试仪使用方法：
139B是一款广泛应用的喇叭极性测试仪，采用脉冲测定法，不受环境噪音影响，可立即判定任何型式喇叭、耳机的正负极性-。
操作流程：
第一步：连接测试仪的输入输出线，确保电源正常。
第二步：根据喇叭类型选择档位——WF档适配低音喇叭，M＆T档适配中高音喇叭-26。
第三步：将测试感应器对准喇叭防尘罩中心，距离控制在2～4厘米以内-26。
第四步：按下测试按钮，仪器通过声光信号即时反馈——绿色LED指示灯亮并发出哔哔声表示正极性-。
场景适配：
生产流水线：139B在嘈杂环境中仍可精确判定极性，搭配脚踏开关可快速切换多机联测，大幅提升效率-。
汽车音响改装店：快速判断已安装在车门内的喇叭极性，无需拆解门板即可完成检测。
家电维修：检测电视机、音响内置喇叭的极性，辅助维修后相位调试。
DF5991扬声器极性测试仪：
DF5991采用脉冲测定法，适合任何形式、尺寸、材质和阻抗的扬声器、耳机及动圈受话器的极性测试。判定速度仅需0.2秒，配备声光检错功能，尤其适合生产流水线上批量检测--46。
高端仪器推荐——ONSOKU OPC-488：
对于专业音频工程、剧场、录音棚等场景，OPC-488被誉为“神器级”工具。其原理是产生约3V的直流脉冲信号，使振膜物理向外或向内运动，通过肉眼即可判断极性是否正确-17。该仪器不仅可检测单个扬声器单元，还能检查成品音箱的整体极性（通过接线柱测试，观察低音单元的振动）-17。携带方便，现场调试效率极高。
四、补充模块
4.1 不同类型喇叭的检测重点
不同应用场景下的喇叭，检测极性时的关注点各有侧重。

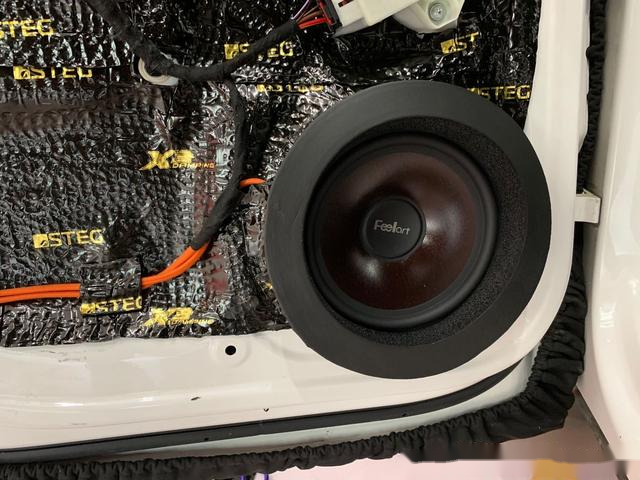

汽车音响喇叭检测重点：
汽车音响多为多喇叭系统（前门高音+中低音、后门同轴、低音炮），确保所有喇叭极性一致是改装后的必修课。
检测时需特别注意：已安装在车门内的喇叭，可使用极性测试仪非接触式检测；若使用电池法，需确认接线端子可安全接触。
新能源汽车音响系统与车机智能音效调节联动，极性错误可能影响环绕声定位和沉浸感-4。
家用/监听音箱喇叭检测重点：
高保真音箱对相位一致性要求极高，尤其是左右声道主音箱。
检测时建议两只音箱交替测试，确保极性一致。若一只音箱内部接线错误，即使喇叭本身极性正确，整箱相位也可能出错。
专业舞台/阵列音箱检测重点：
大型线阵列系统包含数十只甚至上百只音箱单元，每只音箱的极性正确是声场构建的基础。
推荐使用OPC-488等直流脉冲式测试仪，配合手触振膜感受运动方向，快速完成阵列内各单元的极性校验-17。
公共广播喇叭检测重点：
无极性喇叭内部有桥式整流电路，无需区分极性。但若系统内混有普通喇叭，仍需逐一检测-3。
4.2 喇叭极性检测常见误区（避坑指南）
以下是实际操作中高频出现的误区，识别并规避它们能大幅提升检测准确性。
误区一：用数字万用表电阻档测试。数字万用表电阻档输出的测试电流极小，往往不足以驱动喇叭振膜运动，导致误判。建议使用指针式万用表或改用电池法。
误区二：电池测试时长时间通电。部分新手为反复确认，长时间将电池接通喇叭——这会导致音圈过热、烧毁，尤其对于高音单元是致命的。正确操作是瞬时触碰（<1秒）。
误区三：忽略环境噪音对判断的影响。在嘈杂环境中用听感或肉眼观察高音单元的振膜运动极其困难。此时应选择不受噪音影响的极性测试仪（如139B）或直流脉冲式工具。
误区四：以接线颜色作为绝对判断标准。虽然红色通常为正、黑色为负，但不同制造商可能存在自定义颜色编码，尤其改装市场中的非原厂线材-22。建议始终以实测为准，颜色仅供参考。
误区五：单只喇叭测试正确就认为系统极性无误。这是最常见也是危害最大的误区。每只喇叭极性正确不代表系统内相位一致——喇叭之间相对极性的统一才是关键。例如，左前门喇叭极性正确，但右前门极性接反，整个声场仍然混乱-3。务必完成所有喇叭的逐一检测，并确认极性标号统一。
4.3 行业典型案例（实操参考）
案例一：汽车音响改装后低音严重衰减
故障现象：某车主在改装店升级了一套汽车音响，包含前门套装喇叭（高音+中低音）和后备箱有源低音炮。改装完成后，车主发现低音明显削弱，音乐听起来发“空”。
检测过程：维修人员使用139B极性测试仪对各喇叭逐一检测。前门左中低音喇叭极性正常（绿灯亮），右中低音喇叭极性也正常，但低音炮的接线端检测显示绿灯亮（极性正常），然而当低音炮单独播放时声音正常，与主喇叭一同播放时低音抵消——问题出在低音炮与主喇叭的相对极性上。进一步检查低音炮信号线发现，改装店将低音炮的相位开关设置错误，导致低音炮与主喇叭反相工作。
解决方案：将低音炮相位开关切换至正确位置，低音恢复饱满有力，声场定位也变得清晰准确。
案例二：专业线阵列音箱极性混乱导致声场混乱
故障现象：某剧场在更换新音响系统后，现场声音浑浊，覆盖不均匀，部分座位区甚至听不清人声。
检测过程：音频工程师携带ONSOKU OPC-488极性测试仪对线阵列的8只音箱逐一测试。将测试仪的红黑夹子连接音箱输入端子，按下测试按钮观察低音单元振膜运动方向。结果发现：8只音箱中有2只振膜向内收缩（反相），其余向外弹出（正相）。
解决方案：重新连接反相音箱的接线端（将正负极对调），确保所有音箱极性一致。再次测试确认全部向外弹出后，现场声音清晰度大幅提升，覆盖均匀性恢复正常。该案例充分说明，极性一致是多单元音响系统声音质量的基石-17。
五、结尾
5.1 喇叭极性检测核心（高效排查策略）
通过全文的系统讲解，我们将喇叭极性检测的策略归纳为三级递进体系：
第一级：基础快速初筛（个人维修/DIY场景）
首选电池法（1.5V电池，观察振膜方向）——最快、零成本
其次指针万用表电阻档——可同时听音+观察振膜运动
第二级：通用仪器精准检测（汽车音响店/家电维修场景）
指针万用表直流微安档+按压纸盆法——精准可靠
手机音频测试软件——现代轻量化方案，适合移动检测
第三级：专业仪器高效批量检测（工厂流水线/专业现场场景）
139B极性测试仪——不受噪音影响，声光提示，2～4cm距离即可完成
ONSOKU OPC-488——直流脉冲法，肉眼直接判断，适合大型阵列系统
DF5991/AWA6010——生产线上批量检测专用，毫秒级判别速度
核心排查逻辑： 无论使用哪种方法，检测后务必用标签在喇叭端子上标记极性（如“+”和“-”），尤其对于多喇叭系统，需确保所有喇叭极性标号统一。如果音响系统存在低音削弱、声场混乱等异常，首先排查各喇叭的极性一致性。
5.2 喇叭极性检测价值延伸（日常维护与采购建议）
日常维护建议：
定期检查喇叭接线端的焊点和插头是否松动、氧化，接触不良会干扰极性判断。
对于车载音响系统，建议每次保养时顺手检查喇叭极性（尤其是改装过的车辆），因为车辆震动可能导致接线松动。
存放喇叭时避免高温高湿环境，防止音圈氧化和磁体退磁。
采购建议：
购买喇叭时，优先选择接线端子有明确“+”“-”标识的产品，后期维护更省心。
专业音响工程团队建议采购一台139B或同类极性测试仪作为标准配置，性价比高、操作简单、不受环境干扰-。
对于需要批量检测的生产企业，推荐选择具备流水线联测功能的设备（如DF5991），搭配脚踏开关可一人完成极性与阻抗的同步检测-。
5.3 互动交流（分享你的喇叭极性检测难题）
你在喇叭极性检测或音响维修过程中，遇到过哪些棘手的问题？
有没有遇到过喇叭标识磨损严重，电池法和万用表法都难以判断的情况？
汽车音响改装后低音炮相位混乱，你是如何排查和解决的？
对于已经安装在车门内的喇叭，有哪些技巧可以在不拆门板的情况下完成极性检测？
欢迎在评论区分享你的经验和疑惑！我们将持续为大家输出更多音响设备维修与检测的干货内容。关注我们，获取更多电子元器件检测实操指南。
