集成电路好坏检测实操指南(适配工业汽车家电维修场景,新手快速上手+专业精准排查)
一、核心写作目标
撰写一篇兼顾新手入门与专业需求、杜绝同质化的电子行业元器件检测实操指南,以“实操落地、行业适配”为核心,清晰、细致地讲解集成电路的检测方法,帮助不同基础的读者(电子维修人员、企业质检从业者、电子爱好者)快速掌握集成电路检测技巧,能独立完成元器件好坏判断,同时规避检测过程中的安全风险和常见误区。

二、开头引言

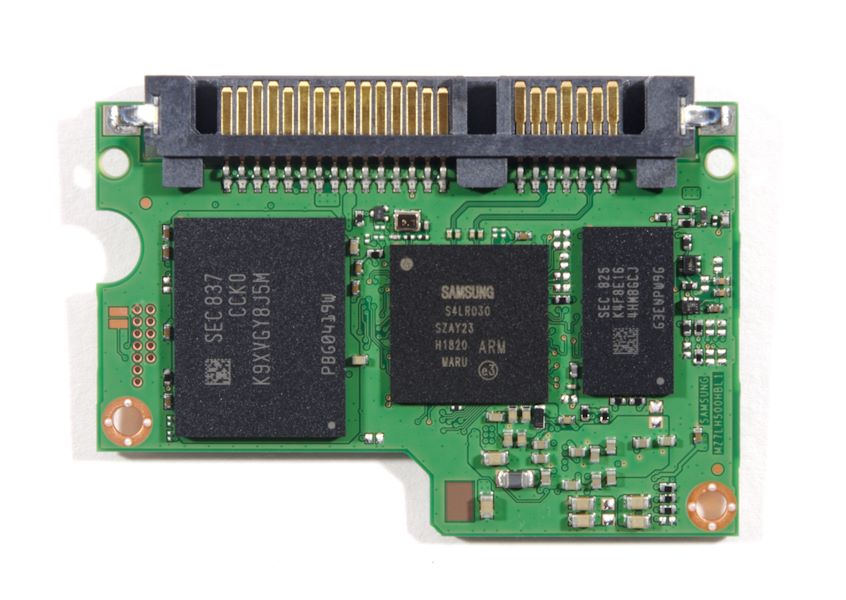

在工业控制、汽车电子、家电维修等场景中,集成电路(Integrated Circuit,IC)扮演着“电子大脑”的核心角色。一块指甲盖大小的芯片承载着数千乃至数亿个晶体管,一旦出现故障,轻则导致设备功能异常,重则引发整个系统瘫痪。掌握一套科学、系统的集成电路检测方法,不仅能帮助维修人员快速定位故障,更能大幅降低企业质检成本、提升维修效率。面对不同封装类型(DIP、SOP、QFP、BGA等)、不同应用场景的IC,该如何快速判断其好坏?新手如何检测集成电路?工业设备和汽车电子中的IC检测又有哪些行业专属要点?本文将结合工业、汽车、家电三大场景,从基础检测到专业仪器诊断,分层次详解万用表检测集成电路步骤与行业进阶技巧,帮助不同基础的读者独立完成IC好坏判断。

三、前置准备
1. 集成电路检测核心工具介绍(基础款+专业款)
基础款(新手必备,适配家电维修、入门电子爱好者):
数字万用表:最核心的基础检测工具。建议选择具有二极管挡、电容测量功能的自动量程万用表,价格在100-300元即可满足日常检测需求。
防静电手环/防静电工作垫:集成电路尤其是CMOS(互补金属氧化物半导体)芯片对静电极为敏感,静电放电(ESD)是IC最常见的瞬时失效原因之一,IEC 60749-26标准专门规范了ESD测试方法,评估器件抗静电损伤能力-12。检测前务必佩戴防静电手环,并在防静电工作垫上操作。
放大镜或体视显微镜:用于检查IC引脚是否虚焊、氧化、裂纹等外观异常。
镊子、吸锡器、热风枪:用于拆卸和安装IC。
专业款(适配工业生产线批量检测、汽车零部件质检、专业维修店):
示波器:可测量IC输入输出信号的波形、频率、幅度,判断信号完整性。在工业控制系统中,示波器常用于检测IC在动态工作状态下的信号异常。
逻辑分析仪:针对数字集成电路,可同时监测多个引脚的逻辑电平变化,快速定位数字信号传输故障。
频谱分析仪:用于检测高频IC的射频性能,适配无线通信设备、车载雷达等场景。
ATE自动测试系统(Automated Test Equipment) :适用于工厂流水线批量检测,可对IC进行全参数自动测试。上海汽车芯片检测认证公共实验室已建成针对车规级认证标准AEC-Q100的全套测试能力,拥有ATE等集成电路自动测试系统-44。
超声扫描显微镜(C-SAM) :用于无损检测IC封装内部是否存在分层、空洞、裂纹等缺陷-14。
X射线检测仪:可透视IC内部结构,检测键合线是否断裂、焊球是否存在空洞-14。
2. 集成电路检测安全注意事项(行业适配)
检测集成电路时,安全永远是第一位的。以下4条核心注意事项需牢记:
(1)断电检测优先,带电检测须严格防护(重中之重) 进行在路直流电阻检测前,务必先断开被测设备的电源,以免测试时损坏电表和元器件-3。如需进行通电状态下的电压测量,应确认测试环境安全,避免短路。对于工业高压设备中的IC,还需注意设备断电后的残余高压放电,建议断电后静置5分钟以上再开始检测。
(2)防静电处理不可忽视 集成电路尤其是CMOS芯片对静电极度敏感。检测前应佩戴防静电手环,工作台铺设防静电垫,不使用普通塑料镊子接触引脚。对于已确认损坏的静电敏感型IC,严禁在无静电防护措施的情况下用万用表随意测试-2。
(3)测试工具安全操作规范 万用表电阻挡的内部电压不得超过6V,量程最好选用R×100或R×1k挡-3。电压测量时,表笔或探头要采取防滑措施——可用一段自行车气门芯套在表笔尖上,长出表笔尖约0.5mm,既能良好接触测试点,又能有效防止打滑短路-3。严禁在无隔离变压器的情况下,用已接地的测试设备接触底板带电的设备(如老式CRT电视、音响等),否则极易造成电源短路,波及集成电路-2。
(4)电烙铁使用规范 不允许带电使用烙铁焊接IC,要确认烙铁不带电,最好将烙铁外壳接地。对MOS电路应格外小心,有条件时采用6-8V的低压电烙铁更为安全-2。
3. 集成电路基础认知(适配精准检测)
集成电路是将成千上万个晶体管、电阻、电容等元器件集成在同一半导体芯片上形成的微型电子电路。按封装形式主要分为:DIP(双列直插式)、SOP(小外形封装)、QFP(四边扁平封装)、BGA(球栅阵列封装)等;按电路类型分为:模拟集成电路(如运算放大器)、数字集成电路(如逻辑门、微控制器)、混合集成电路(模数混合)。
行业专属关键参数:
工业控制IC:重点关注的参数包括工作电压范围(如工业级通常为-40℃~85℃或更宽的温度范围)、抗干扰能力(EMC/EMI指标)、ESD防护等级等。在工业高电磁干扰环境下,IC的静电放电抗扰度和电磁抗扰度参数尤为重要。
汽车电子IC:须符合AEC-Q100车规级标准,重点关注工作温度范围(-40℃~125℃或-40℃~150℃)、失效率(FIT率)、HTOL加速老化测试结果等可靠性指标。AEC-Q100标准通过高温工作寿命测试来评估芯片在长期高温环境下的可靠性,在实验室内部完成一周左右的测试即可很好地模拟芯片装车10年间的应用表现-44。
家电维修IC:重点关注电源电压、静态功耗、输出驱动能力等基础电气参数,相对工业级和车规级要求略为宽松。
四、核心检测方法
1. 集成电路基础检测法(新手快速初筛)
在动用万用表和示波器之前,视觉初筛是判断IC好坏的第一步快速方法,尤其适用于工业设备和家电维修场景。
操作流程:
第一步:外观检查。 将IC置于充足光线下,用放大镜检查以下异常情况:
封装是否有裂纹、缺口、烧焦痕迹(常见于过压/过流损坏);
引脚是否有氧化变色、断裂、弯曲或焊接不良;
芯片表面是否有鼓包、变色(通常意味着内部过热损坏);
对于BGA封装的IC,检查PCB焊盘周围是否有锡珠短路。
第二步:闻味判断。 如果有明显的焦糊味,基本可以判定IC已烧毁。
第三步:触摸判断(断电后)。 断电后小心触摸IC表面(注意防止烫伤),如果IC表面在断电后仍异常发热,且排除外围元件短路的可能性,则IC内部很可能已击穿损坏。
第四步:在路快速测量。 用万用表二极管挡(或电阻挡)测量IC供电端(VCC/VDD)对地(GND)的电阻或电压。如果测得的电阻在几十欧姆之内,或供电电压比正常值低很多,大部分可以视为击穿损坏-2。
行业适配注意要点:
工业场景:工业设备中的IC通常处于封闭机柜中,灰尘堆积可能导致散热不良,加速IC老化。检测前应先用压缩空气清理灰尘。
汽车场景:汽车控制模块中的IC常受振动影响,重点关注引脚是否脱焊、PCB焊点是否开裂。
家电场景:家用电器中的IC常见故障模式为电源电压异常导致的击穿损坏,优先检查供电端。
2. 万用表检测集成电路方法(新手重点掌握)
万用表是检测集成电路最基础、最实用的工具。下面按照在路检测场景,分模块详细讲解。
模块一:在路直流电阻检测法
适用场景:IC已焊接在电路板上,用于快速判断IC是否损坏。
操作步骤:
步骤1:断开设备电源,等待电解电容放电完毕(约1-2分钟)。
步骤2:将万用表拨至R×100或R×1k挡。万用表电阻挡的内部电压不得超过6V-3。
步骤3:将万用表黑表笔接地(GND引脚或电路板的“地”端),红表笔依次测量IC各引脚对地的直流电阻值。
步骤4:将实测值与同型号正常IC的参考数据(可从数据手册或维修资料中获取)进行比较。
步骤5:判断标准——正常情况下,数字集成电路各引脚对地电阻值一般在3~10kΩ之间。若某一引脚对地电阻值小于1kΩ或大于12kΩ,则该IC很可能已经损坏-5。
模块二:直流工作电压测量法
适用场景:通电状态下检测IC的工作电压,判断供电是否正常、引脚电压是否偏离正常值。
操作步骤:
步骤1:接通设备电源,确认IC的供电电压符合数据手册要求。
步骤2:将万用表拨至直流电压挡(量程选择大于IC供电电压)。
步骤3:黑表笔接电路板地(GND),红表笔依次测量IC各引脚对地直流电压值。
步骤4:与数据手册中的正常电压值进行对比。
判断标准:IC各引脚电压正常,一般认为IC正常;若IC部分引脚电压异常,则应从偏离正常值最大处入手,检查外围元件有无故障,若无故障,则IC很可能损坏-1。数字集成电路的供电电压正常但电源引脚电压值过低,可判定IC已损坏-5。
模块三:不在路电阻检测法
适用场景:IC已从电路板上拆下,适用于专业维修和质检场景。
操作步骤:
步骤1:将IC从电路板上拆下(使用热风枪或吸锡器),清理引脚上的残留焊锡。
步骤2:万用表拨至R×100或R×1k挡,红表笔固定接IC的接地引脚(GND),黑表笔依次接其他各引脚。
步骤3:记录各引脚对地电阻值。
步骤4:用同样方法测量同型号的正常IC各引脚对地电阻,逐一对照。如果两者完全相同,则被测IC正常;如果有引脚电阻差距很大,则被测IC损坏-8。
模块四:总电流检测法
适用场景:通过检测IC电源进线的总电流来判断IC好坏。
原理说明:IC内部绝大多数为直接耦合,IC损坏时(如某一个PN结击穿或开路)会引起后级饱和与截止,使总电流发生变化。所以通过测量总电流的方法可以判断IC的好坏-1。
操作步骤:
步骤1:在IC的电源进线回路中串联电流表,或测量电源通路中电阻的电压降,用欧姆定律计算出总电流值。
步骤2:对比数据手册中的正常工作电流范围,若实测总电流明显偏离正常值,则可判断IC异常。
3. 行业专业仪器检测法(进阶精准检测)
当万用表无法满足检测需求时(如大规模数字IC、BGA封装IC、高频IC等),需要借助专业仪器进行精准诊断。
(1)示波器检测法(工业设备/汽车电子维修进阶)
适用场景:检测IC输入输出信号波形,判断信号完整性和时序是否正确。
操作步骤:
步骤1:将示波器探头接地夹接电路板地,探头尖端接触被测引脚。
步骤2:设置合适的电压量程和时间基准(如1V/div、10μs/div)。
步骤3:触发设备工作(如给IC输入测试信号),观察示波器波形。
步骤4:将实测波形与数据手册中的参考波形对比,判断是否有信号衰减、失真、噪声异常等问题。
工业适配:在工业控制系统中,示波器常用于检测PLC模块、伺服驱动器中IC的PWM波形是否正常,重点关注波形上升沿/下降沿的陡峭程度和是否有过冲。
汽车适配:汽车ECU(电子控制单元)中的IC信号检测,需使用车载示波器在实车环境下测量传感器信号输入和执行器驱动输出波形。
(2)逻辑分析仪检测法(数字IC专业诊断)
适用场景:检测数字集成电路(如微控制器、FPGA、CPLD等)的总线信号、通信协议。
操作步骤:
步骤1:将逻辑分析仪的测试夹连接到IC的数据总线引脚、地址总线引脚和控制信号引脚。
步骤2:设置采样频率(至少为被测信号最高频率的2倍以上)。
步骤3:触发设备运行,捕获一段时间的逻辑电平变化。
步骤4:分析总线协议是否符合规范(如I²C、SPI、UART时序是否正常)。
(3)X射线/超声扫描检测法(工业批量检测/失效分析)
适用场景:检测BGA、QFN等封装IC的内部缺陷,无需拆焊即可完成无损检测。
X-Ray检测:通过X射线透视IC内部,检测封装内部是否存在分层剥离、爆裂以及键合线错位断裂等缺陷-。在失效分析中,X-Ray检测是第一步无损检测手段-24。
C-SAM超声扫描:利用超声波扫描显微镜检测IC封装内部的分层、空洞、裂纹等缺陷-14。在汽车芯片检测实验室中,C-SAM是车规级芯片检测的核心设备之一,可用于锁定芯片的“病灶”位置-44。
失效分析标准流程:根据IEC标准,失效分析需遵循“先无损后破坏”原则——先通过光学显微镜、X光检测仪、C-SAM进行外观与内部结构检查,再采用开封机、探针台、SEM/EDS等进行微观形貌与成分分析-。国内标准方面,GB/T 39910-2021《半导体器件失效分析方法》和SJ/T 11636-2023《集成电路可靠性测试要求》也提供了系统化的分析规范-14。
工业场景适配:工厂生产线批量检测IC时,X射线在线检测设备可高速扫描流水线上的IC,自动识别封装空洞、键合线异常等缺陷,大幅提升检测效率。
(4)ATE自动测试系统(工厂批量检测)
适用场景:适用于工厂生产线、质检实验室的批量IC检测,可自动化完成电参数测试、功能验证、可靠性筛选。
ATE系统可对IC进行直流参数测试(如漏电流、输出电压、电源电流)、交流参数测试(如传播延迟、上升/下降时间)、功能测试(真值表验证)等全参数检测。上海汽车芯片检测认证公共实验室已建成针对AEC-Q100的全套测试能力,拥有ATE等集成电路自动测试系统,可提供芯片功能及可靠性测试服务-44。
五、补充模块
1. 不同类型集成电路的检测重点
集成电路种类繁多,不同类型的IC检测重点各不相同:
(1)数字集成电路检测重点 数字IC(如74系列逻辑门、微控制器、FPGA)的核心检测在于逻辑功能验证。万用表检测时重点关注:各输入端和输出端对地直流电阻值(正常为3~10kΩ)-5;供电电压引脚的电压值(供电正常但电压过低则IC损坏-5)。进阶检测需使用逻辑分析仪验证时序和逻辑功能。
(2)模拟集成电路检测重点 模拟IC(如运算放大器LM324、音频功放、电源管理芯片)的检测重点在于输入输出特性。万用表检测时可测量输入端对地电压、输出端静态电压是否为零电位(对于运放)。示波器检测时可输入标准正弦波信号,观察输出波形是否失真。
(3)混合信号集成电路检测重点 混合信号IC(如ADC/DAC转换器、模数混合SoC)需同时检测模拟部分和数字部分。建议分模块检测:先测供电和接地引脚,再测模拟输入/输出,最后测数字接口。
(4)BGA封装IC检测重点 BGA封装IC的引脚隐藏在芯片下方,无法用万用表直接接触引脚。检测重点包括:使用X-Ray检测内部焊球是否有空洞或桥接-14;测量PCB上对应焊盘的对地电阻间接判断;使用热成像仪检测热点定位短路位置。
2. 集成电路行业常见检测误区(避坑指南)
以下是5个高频检测误区,务必警惕:
误区1:直接用万用表电阻挡测量通电状态下的IC 危害极大!通电状态下使用万用表电阻挡会产生测试电流,可能烧毁IC或万用表。正确做法:测量电阻前必须断开电源。
误区2:忽视外围元件对检测结果的干扰 IC引脚电压受外围元器件影响极大。当外围元件发生漏电、短路、开路或变值时,都会使引脚电压发生变化-1。正确做法:发现引脚电压异常时,先从外围元件入手排查,确认外围正常后再判定IC损坏。
误区3:未区分不同欧姆挡位的测量差异 集成电路内部大部分是半导体元件,不同欧姆挡提供的电流不同,对于同一引脚,使用不同欧姆挡测量时内部元件导通程度不同,得到的阻值可能明显不同-8。正确做法:对比电阻数据时必须使用相同挡位。
误区4:测试表笔滑动导致引脚间短路 表笔在测试点之间滑动容易造成引脚瞬间短路,而任何瞬间短路都容易损坏IC-2。正确做法:使用防滑措施(如气门芯套),或在与引脚直接连通的外围印制电路上进行测量。
误区5:对静电敏感IC不采取防护措施 CMOS等静电敏感IC在无防护情况下直接用万用表测试,可能导致静电击穿-2。正确做法:佩戴防静电手环,在防静电垫上操作,使用防静电镊子。
3. 集成电路失效典型案例(实操参考)
案例一:工厂PLC控制板电源IC耐压不足导致设备频繁重启(工业场景)
故障现象:某工厂生产线的PLC控制板出现间歇性重启,运行30分钟至2小时后自动断电重启。
检测过程:使用万用表测量电源IC的输出端电压,在故障发生时电压从5V骤降至2.8V。断开外围负载后故障依旧,判定电源IC自身异常。使用示波器观察IC输入端波形,发现输入端存在约60V的电压尖峰(工业电网谐波干扰所致)。该电源IC的耐压额定值为40V,长期承受超规格电压尖峰导致内部MOS管性能退化。
解决方法:更换为耐压100V的工业级电源IC,并在输入端增加TVS瞬态抑制二极管,故障彻底消除。
案例二:汽车ECU氧传感器信号处理IC异常导致油耗过高(汽车场景)
故障现象:某车型油耗异常升高,OBD诊断仪读取到氧传感器信号异常故障码。
检测过程:拆下ECU电路板,用万用表测量氧传感器信号处理IC的供电引脚电压为5V正常,但信号输出引脚电压始终固定在2.5V(正常情况下应在0.1-0.9V之间快速跳变)。断开氧传感器输入,用信号发生器模拟标准氧传感器信号输入,IC输出端仍无响应,判定信号处理IC内部损坏。
解决方法:更换同型号IC,重新焊接后装车测试,氧传感器信号恢复正常,油耗问题解决。
案例三:BGA封装IC微短路导致ICT测试异常(生产质检场景)
故障现象:客户生产的主板进行ICT(在线测试)时发现内部IC芯片存在微短路现象,测试电流稍大时短路消失,万用表测量时短路也可能会消失-24。
失效分析过程:通过CT无损检测发现,不良品IC内部存在“丝状异物”连接芯片内部焊点造成微短路-24。等离子开封后进行SEM-EDS分析,确认丝状异物主要成分为焊料,以金属丝状形式存在于填料中,沿着填料缝隙连接上下线路-24。
结论:该微短路属于倒装封装工艺中焊料溢流形成的封装工艺缺陷,可通过优化回流焊工艺参数和底部填充胶流动控制来预防-24。
六、结尾
1. 集成电路检测核心(高效排查策略)
根据检测场景和IC类型,建议采用分级检测策略:
一级初筛(所有场景通用) :外观检查 → 闻味判断 → 供电端对地电阻测量(判断击穿短路)。
二级基础检测(适合家电维修、电子爱好者) :在路直流电阻检测 → 直流工作电压测量 → 与数据手册对比判断。
三级专业检测(适合工业设备维修、汽车维修) :示波器波形检测 → 不在路电阻检测 → 替换法验证。
四级深度分析(适合工厂质检、失效分析) :X-Ray/C-SAM无损检测 → 逻辑分析仪/ATE系统全参数测试 → 失效分析标准流程。
高效排查口诀:一看外观二闻味,三测供电四对地;电压电阻先入手,外围排查不着急;示波器看波形,专业仪器助定位。
2. 集成电路检测价值延伸(维护与采购建议)
日常维护技巧:
工业场景:定期(建议每季度)检查工业设备控制柜的散热风扇是否正常,IC长期高温工作会加速老化。使用红外热成像仪扫描PCB,识别异常发热点。
汽车场景:汽车ECU中的IC对振动敏感,建议定期检查ECU固定螺丝是否松动,避免振动导致BGA焊点开裂。
家电场景:家用电器IC的常见杀手是电压不稳定,建议在电源输入端加装稳压器或浪涌保护器。
采购与校准建议:
采购IC时,务必根据应用场景选择对应等级的芯片:消费级(0℃~70℃)、工业级(-40℃~85℃)、汽车级(-40℃~125℃)。工业设备应选用工业级芯片,汽车改装切勿使用消费级芯片替代。
专业检测仪器(如示波器、万用表)应定期校准,建议按厂家推荐周期(通常为一年)进行整机校准,以确保测量精度-20。
保存IC时注意防潮防静电,潮湿环境可能导致IC内部金属腐蚀。对于湿度敏感等级(MSL)较高的IC,开封后需在规定时间内完成焊接。
3. 互动交流(分享你的IC检测难题)
你在工厂检测工业控制IC时,是否遇到过耐压检测不准的问题?汽车维修中,ECU芯片信号异常如何快速排查?家电维修时,有没有遇到无法判断IC好坏导致反复更换元件的困扰?
欢迎在评论区分享你在集成电路行业检测中遇到的实操难题和解决经验。关注本专栏,获取更多电子元器件检测干货,助你快速成为元器件检测高手!
