电阻好坏检测与阻值判断实操指南（适配家电维修工业设备汽车电子多场景，新手入门+专业精准）

一、引言：为什么说“看懂电阻”是电子维修的第一道门槛？

电阻是电子电路中最不起眼却不可或缺的“守门员”——它控制电流、分压降压、为芯片提供偏置电压、在电源电路中充当取样和保护角色。无论在电视机电源板上、变频器驱动电路中，还是汽车CAN总线通信网络里，电阻一旦变质（阻值漂移、开路或短路），整台设备就会出现各种“疑难杂症”：电视机不开机或不定时自动关机、工业变频器报过载故障、汽车出现通信中断或传感器信号异常。掌握电阻好坏检测与阻值判断的实操技巧，是电子维修人员、企业质检从业者和电子爱好者必须跨过的第一道门槛。

本文基于万用表电阻检测的基础操作，结合家电维修、工业自动化和汽车电子三大主流应用场景，从新手可上手的目测识别和基础测量，到专业群体所需的批量检测、在线检测和高精度校验，分层次讲解电阻阻值判断的核心方法。同时融合GB/T 5729、IEC 60115等行业标准，帮助不同基础的读者快速掌握电阻检测的关键技巧，规避检测过程中常见的安全风险与操作误区。

二、前置准备

1. 电阻检测核心工具介绍

基础款（新手必备）：

• 数字万用表（DMM） ：新手检测电阻的首选工具，建议选择带有自动量程功能的型号，可避免手动切换档位的麻烦。优先选用精度不低于±1%的数字万用表，确保读数可信。

• 镊子与放大镜：用于夹持和观察小尺寸电阻（尤其是贴片电阻和精密色环电阻），辅助读取色环编码，辨别电阻是否已烧损或物理开裂。

• 防静电手环/工作台：在干燥环境下（如冬季维修间）检测CMOS电路板上的敏感电阻时，建议佩戴防静电手环，避免人体静电损坏板载精密元件。

• 高倍率放大镜（10倍以上） ：用于观察微裂纹、烧糊印记或焊点虚焊，尤其在检测SMT贴片电阻时，微小的物理裂纹肉眼极难辨认。

专业款（适配批量/高精度检测场景）：

• 高精度台式万用表（6位半以上） ：适用于工厂质检部门对精密电阻（如0.1%精度）进行批量校验，测量精度可达0.05%-。

• 毫欧计/微欧计：专门用于测量1Ω以下低阻值电阻（如采样电阻、分流器、保险丝等），分辨率可低至1μΩ，是工业电源检测和汽车电流采样电路维修的必备工具-。

• 绝缘电阻测试仪（兆欧表） ：用于检测电阻器与外壳之间的绝缘性能，工业场景下依据IEC 60204-1标准，通常使用500V或1000V测试电压进行绝缘电阻测量-。

• LCR电桥：用于测量电阻的高频特性（阻抗、相位角），适用于通信设备、雷达等高频电路中的电阻检测-。

• 直流电阻计：如HIOKI RM3542C，专为贴片电阻、铁氧体磁珠等无源器件的批量生产环节设计，可实现高速稳定的合格判定-。

💡 工具选择建议：新手建议从一块质量可靠的手动量程数字万用表入门；工厂质检从业者建议配置高精度台式万用表和毫欧计；汽车维修技师推荐配备万用表＋示波器的组合（用于CAN总线波形分析）；家电维修人员则一块200元左右的中档数字万用表完全够用。

2. 电阻检测安全注意事项（重中之重）

电阻检测的核心前提是“断电操作”，以下4条注意事项必须严格执行：

1. 彻底断电并释放残余电荷：检测前必须断开设备电源并拔掉电源插头。对于含有大电容的电路（如开关电源、变频器直流母线），必须用放电电阻（如100Ω/10W水泥电阻）对电容进行放电，否则电容中存储的高压电荷可能损坏万用表甚至电击伤人。⚠️

2. 规范连接表笔：将黑色表笔插入COM端口，红色表笔插入标有Ω（欧姆）的端口-。测量电阻时严禁同时握持两根表笔的金属探针——人体电阻通常为几百kΩ到几MΩ，用手接触会与待测电阻形成并联通路，导致测量结果严重偏低。

3. 断电“双确认” ：工业配电柜或高压场景下，执行 “停电-验电-放电-接地” 四步标准安全程序-。务必使用经过校准的验电笔或万用表电压档双重确认线路已无电，不可凭经验或指示灯判断。

4. 严禁带电测量电阻：电阻测量必须在断电条件下进行。带电测量时，万用表电阻档输出的测试电流会与电路中的工作电流叠加，可能损坏万用表或电路中的敏感元件，测量结果也完全失真。

3. 电阻基础认知（适配精准检测）

（1）色环电阻编码规则

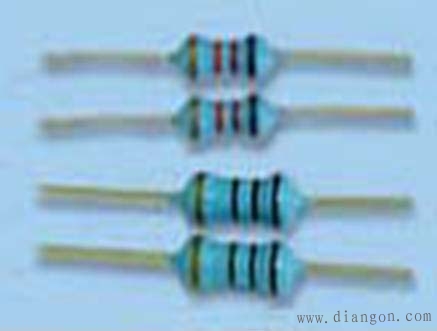

色环电阻是最常见的直插式电阻，通过色环颜色标注阻值和精度。

四色环电阻：前两环为有效数字，第三环为乘数（10的n次方），第四环为精度（金=±5%，银=±10%）。例如：红、红、棕、金 → 22×10¹=220Ω，精度±5%。

五色环电阻：前三环为有效数字，第四环为乘数，第五环为精度（棕=±1%，红=±2%，绿=±0.5%，蓝=±0.25%，紫=±0.1%）。五色环电阻属于精密电阻，多用于工业控制和高保真音频电路。

💡 极简识别技巧：观察色环间距——最后一环（精度环）与其他环之间的间距明显更大，据此判断读数方向。

（2）贴片电阻（SMD）编码规则

贴片电阻阻值通常用三位或四位数字直接印在元件表面。

• 三位数字编码：前两位为有效数字，第三位为乘数（0的个数）。例如：103 → 10×10³=10kΩ；220 → 22×10⁰=22Ω。

• 四位数字编码：前三位为有效数字，第四位为乘数，用于精密电阻。例如：1002 → 100×10²=10kΩ。

• 字母“R”表示小数点：4R7 = 4.7Ω，0R1 = 0.1Ω。

（3）电阻的关键参数与行业标准的关联

• 标称阻值与允许偏差：测量实际阻值应与标称阻值对比，偏差应在精度等级允许范围内。专业检测需依据IEC 60115和GB/T 5729标准，阻值偏差测试范围从±0.1%到±10%不等-。

• 功率等级：电阻的功率（1/8W、1/4W、1/2W、1W等）决定了其能承受的最大功耗。工业大功率电路中需特别关注功率匹配——功率不足会导致电阻过热烧毁。

• 温度系数（TCR） ：表示电阻值随温度变化的程度，单位为ppm/℃。工业精密电阻的TCR通常要求在±50~±500ppm/℃范围内-。新发布的国标GB/T 6148-2025《精密电阻合金电阻温度系数测试方法》已对精密电阻的温度系数测试方法做出了统一规范，适用于-65℃~250℃温度范围内的精密电阻检测-。

三、核心检测方法

1. 基础检测法（新手快速初筛）

目测识别法（适用于所有场景的快速预检）：

• 操作步骤：在光线充足的环境下，用放大镜仔细观察电阻外观。

• 典型损坏特征：

  • 色环电阻：表面出现烧焦起泡、裂纹、引脚根部发黑；

  • 贴片电阻：表面出现裂纹、脱落、颜色变暗、焊点周围有烧糊痕迹；

  • 功率电阻：外壳开裂、碳化变黑、引脚松动。

• 行业适配提醒：家电维修中，电视机电源板上的高压启动电阻（如300V到驱动IC引脚之间的高阻抗电阻）烧毁时往往外表无明显痕迹，仅凭目测可能漏判-。汽车电子场景中，ECU内部的贴片电阻损坏也常无外观异常——此时必须结合万用表进行电参数测量。

人体触摸判断法（仅限低压且已断电的小功率电阻，不建议新手单独使用）：

• 通电后迅速断电并触摸电阻表面——正常工作的功率电阻应有适度发热；若严重发热甚至烫手但阻值正常，可能是电路中其他元件故障导致该电阻过载；若完全不发热但电路不工作，可能电阻已断路。

2. 万用表检测电阻方法（新手重点掌握）

万用表是检测电阻最通用的仪器，以下为标准化操作流程。

📌 第一步：电路断电与放电

• 必须断电：测量前拔掉设备电源插头，拆下电路板供电线束。

• 大电容放电：如电路板上有大容量电解电容（常见于开关电源一次侧、变频器直流母线），必须用放电电阻或断电后短接电容引脚放电，再用万用表直流电压档确认电容两端电压已降至安全电压（<36V）。

📌 第二步：万用表档位选择与校准

• 档位选择：将万用表旋转至Ω电阻测量档位。如果不知道电阻的大致阻值，从高量程（如2MΩ或200kΩ）开始尝试，逐步降低量程直至获得稳定读数-。若选择低于待测电阻的量程，万用表会显示“OL”（超量程）。

• 表笔连接：黑表笔接COM端，红表笔接标有Ω/V的端口-。

• 短路清零（指针式万用表） ：使用指针式万用时，将两表笔金属头直接接触，调节“调零旋钮”使指针指向0Ω刻度-。数字万用表通常无需调零，但建议测试前短接表笔确认读数接近0Ω（一般0.1~0.3Ω属于正常线路内阻）。

📌 第三步：测量与读数

• 稳定接触：用表笔金属头稳定接触电阻两端的金属引脚。对于贴片电阻，可用镊子固定电阻两端，用表笔尖可靠接触焊盘。

• 避免并联干扰：切勿用手指接触表笔金属头与电阻引脚的交汇处——人体电阻会与待测电阻形成并联通路，使读数严重偏低。

• 在线测量 vs 离线测量：

  • 离线测量（将电阻从电路板上拆下或一侧引脚焊开测量）：获得最准确的阻值，适用于精度要求高的检测场景，但需要焊接操作，效率较低。

  • 在线测量（在电路板上直接测量）：效率高，但测量值会受电路中其他元件的并联影响。在线测量结果偏低是正常现象，只有在阻值显著偏高（接近开路）时可快速判定电阻损坏。新手建议先掌握离线测量，熟练后再尝试在线快速排查。

• 读数记录：记录万用表显示的阻值，对照色环/丝印标称阻值计算偏差。

📌 第四步：结果判断

• 正常范围：实测值在标称阻值的允许精度偏差以内（±5%或±1%等）。

• 故障判定：

  • 阻值无穷大（显示“OL”或指针不动） ：电阻开路损坏，直接更换。

  • 阻值显著大于标称值（偏差>20%且不在精度范围） ：电阻变质（阻值漂移增大），多见于高阻抗电阻（如MΩ级启动电阻）长期承受高压后的性能衰退-。

  • 阻值显著小于标称值（偏差>20%） ：可能电阻短路损坏，或在电路板上并联了其他元件导致在线测量异常——建议拆下电阻后再次测量确认。

3. 行业专业仪器检测法（进阶精准检测）

（1）工厂流水线批量检测——毫欧计/直流电阻计

适用于低阻值电阻（<1Ω）的批量质检和生产线抽检。

• 操作流程：使用四线制开尔文测试夹连接电阻两端，毫欧计自动消除导线电阻引入的测量误差，直接显示真实阻值-。

• 行业判断标准：依据GB/T 5729标准，采样电阻的阻值偏差范围通常在0.1%至5%之间，依据具体精度等级判定-。

（2）高精度校验——LCR电桥/高精度台式万用表

适用于精密电阻（0.1%精度）和高频电路的电阻检测。

• 操作流程：设定测试频率（如1kHz），将电阻接入电桥测试夹具，读取阻值及品质因数Q值。

• 行业判断标准：精密电阻的阻值偏差应≤0.5%（参照IEC 60115-1标准），温度系数应在±100ppm/℃以内-。

（3）绝缘性能检测——绝缘电阻测试仪（兆欧表）

适用于工业高压设备中电阻器与外壳之间的绝缘性能检测。

• 操作流程：依据IEC 60204-1标准，选用500V或1000V测试电压，将兆欧表的高压输出端接电阻引脚，接地端接设备外壳，保持测试电压60秒后读取绝缘电阻值-。

• 行业判断标准：低压设备绝缘电阻应不低于0.5MΩ，高压设备应不低于100MΩ，移动式设备应不低于2MΩ-。

（4）汽车CAN总线终端电阻检测

汽车维修中检测CAN总线终端电阻是一项高频操作。

• 标准流程：关闭车辆电源并断开蓄电池负极后，用万用表电阻档测量OBD接口6号（CAN_H）与14号（CAN_L）针脚之间的电阻值-。标准值应为约60Ω（CAN总线两端各有一个120Ω终端电阻，两个并联后约为60Ω）-。

• 异常判断：若测量值为120Ω，说明一端终端电阻缺失或线路断路；若为无穷大，表明总线存在断路故障；若低于60Ω，通常是线路短路导致-。

四、补充模块

1. 不同行业场景下电阻的检测重点

家电维修场景（电视机/电源板为主） ：

• 高频损坏电阻类型：开关电源中的高阻抗启动电阻（MΩ级）、PFC电路中的取样电阻、限流保护电阻。

• 检测重点：注意电源芯片外围的高阻抗电阻阻值漂移——电视机黑屏有声音故障中，电源芯片外围多个2MΩ电阻同时损坏是常见故障模式-。电视机不定时自动关机时，重点检测PFC取样电阻是否变质-。

• 典型故障表现：三无（无光无声无图）、不定时自动关机、开机后指示灯亮但无法启动。

工业自动化场景（变频器/伺服驱动器为主） ：

• 高频损坏电阻类型：检流电阻（几十Ω的小阻值精密电阻）、直流母线缓冲电阻、IGBT驱动限流电阻。

• 检测重点：检流电阻阻值偏差过大会导致电流检测不准，进而触发变频器过载或过流报警。例如，某伺服驱动器的检流电阻标称78Ω，偏差过大时需直接更换-。变频器内部直流电源的P端和N端之间的电阻，正常时应有几十欧且三相基本平衡-。

• 典型故障表现：变频器报过载/过流故障、伺服驱动器F30021报警、电机运行抖动。

汽车电子场景（CAN总线/ECU为主） ：

• 高频损坏电阻类型：CAN总线终端电阻（120Ω）、ECU内部贴片采样电阻、传感器偏置电阻。

• 检测重点：CAN总线终端电阻缺失会导致通信信号反射，引起数据接收异常-。检测时需关闭所有CAN节点电源，测量网络中间和末端CAN_H与CAN_L之间的电阻，正常应在50Ω~70Ω之间-。

• 典型故障表现：CAN通信中断、仪表盘故障灯亮、发动机数据异常、OBD无法连接。

2. 行业常见检测误区（避坑指南）

3. 行业典型案例（实操参考）

案例一：电视机黑屏有声音——电阻变质＋三防漆受潮的双重故障

一台创维65A5D Pro彩电，故障现象为黑屏有声音。经检修发现，电源芯片U300/6A31外围5个2MΩ电阻损坏，同时三防漆受潮漏电。维修时同步更换了R302至R307电阻组，并仔细清理了电源芯片外围的三防漆状态，故障排除-。

检测启示：高阻抗电阻（MΩ级）阻值漂移是家电维修中的常见故障模式，尤其当多颗电阻同时损坏时，应同时检查环境因素（潮湿、三防漆老化）。

案例二：工业变频器过载报警——检流电阻偏差导致电流检测失真

一台西门子S120伺服控制器，频繁报过载故障。维修人员使用万用表检测检流电阻（786J模块的2、3脚），发现标称值应为78Ω，但实测值明显偏离正常范围，直接更换检流电阻后故障消除-。

检测启示：工业驱动器中检流电阻的精度直接影响电流采样准确性，偏差过大必须更换，不可凑合使用。

五、结尾

1. 电阻检测核心（行业高效排查策略）

掌握电阻检测，关键在于“断电操作、规范测量、结果比对”。建议按照以下分级策略进行排查：

初级排查（新手适用） ：目测外观 → 万用表离线测量 → 与标称阻值比对（偏差超出精度等级即为损坏）

进阶排查（专业质检适用） ：在线初筛（万用表） → 可疑元件拆下复测 → 毫欧计/LCR电桥精测 → 与行业标准（IEC 60115/GB/T 5729）比对判定

场景适配排查：

• 家电维修 → 优先检测电源芯片外围高阻抗电阻

• 工业设备 → 重点检测检流电阻和缓冲电阻的阻值精度

• 汽车电子 → 重点检测CAN总线终端电阻及传感器偏置电阻

2. 电阻检测价值延伸（维护与采购建议）

• 日常维护：定期清理设备内部积尘，防止潮湿环境下PCB表面受潮导致高阻抗电阻检测误判。在湿度较大的环境中，建议对电路板进行三防漆加固处理。

• 采购建议：更换电阻时注意功率匹配——原电路中若电阻经常烧毁，可选用高一档功率的电阻替换（如0.5W升级为1W金属膜电阻）-。工业精密电阻建议选择温度系数（TCR）≤±50ppm/℃的型号，且注意元器件是否符合AEC-Q200等车规级认证标准-。

• 仪表校准：工厂质检部门的高精度万用表和毫欧计应定期送检校准（建议每6~12个月一次），确保检测数据可溯源。
