《整流桥好坏检测实战手册（工业电源家电维修汽车电子全适配，新手老手都能用）》

一、前置准备

（一）整流桥检测核心工具介绍（基础款+专业款）

在动手检测整流桥好坏之前，备齐合适的工具是第一步。根据检测场景的不同，工具选择也有所区别。

基础款（新手入门必备）：

• 数字万用表（带二极管测试档） ：这是检测整流桥最核心的工具。建议选择带有二极管符号档位（通常伴随蜂鸣器档）的数字万用表，该档位可输出微弱电压使二极管正向导通，从而测量正向压降-3。对于家电维修、开关电源检修等日常场景，百元级的数字万用表完全够用。

• 防静电镊子：用于短接滤波电容释放残余电荷，这是新手最容易忽略但至关重要的安全工具-8。

• 小型螺丝刀/吸锡器：用于拆卸或脱焊整流桥引脚。

专业款（批量检测/高精度场景适配）：

• LCR测试仪：适用于工厂批量检测，可测量整流桥的动态参数，检出早期性能劣化-2。

• 红外热成像仪：对于工业变频器、汽车发电机等大功率场景，热成像仪可在整流桥工作时观察温升分布，定位故障二极管。温度梯度异常区域往往对应故障点-8。

• 示波器：适用于专业维修场景，通过观察整流输出波形是否平滑，精准判断开路或单向导通故障-13。

• 绝缘电阻测试仪（兆欧表） ：用于工业高压整流桥的绝缘性能检测，验证散热基板与引脚间阻值是否达标-46。

（二）整流桥检测安全注意事项（工业/家电/汽车通用）

检测整流桥看似简单，但涉及电路操作，安全是重中之重。以下是4条核心安全规范：

1. 断电+放电是第一步，切勿带电检测静态参数。在测量前，务必断开设备电源，并用镊子短接滤波电容正负极释放残余电荷。对于工业变频器、开关电源等设备，滤波电容中的高压电荷可能残留数分钟甚至数小时，直接触碰有致命风险-8。

2. 带电动态检测必须谨慎操作。若需进行通电测试（如用示波器观察输出波形），必须确保被测元件在额定电压范围内，并佩戴绝缘手套和护目镜。非专业人员不建议进行带电动态检测-53。

3. 散热片和外壳可能存在带电风险。大功率整流桥通常配有散热片，检测时需注意散热片是否与电路中的某个电位相连，避免测量时造成短路。

4. 检测前清洁引脚氧化物。引脚氧化层会导致表笔接触不良，造成假性高阻误判-53。建议用橡皮擦或细砂纸轻擦引脚表面后再测量。

（三）整流桥基础认知（适配多行业精准检测）

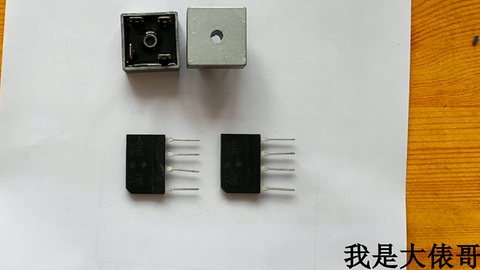

整流桥（又称桥堆）本质上是由四个二极管按桥式结构封装而成的整流器件，核心功能是将交流电（AC）转换为直流电（DC），为后级电路提供稳定的电源-13。它广泛用于开关电源、变频器、工业控制、家电电源和汽车电子等领域-11。

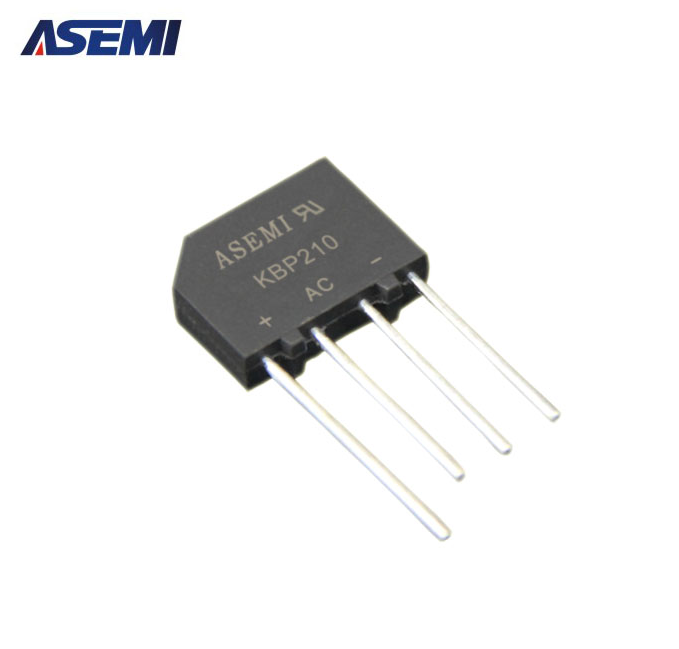

引脚识别是关键：绝大多数整流桥上有明确标注——“~”或“AC”代表交流输入端（两个，无极性之分），“+”代表直流输出正极，“-”代表直流输出负极-60。全桥由四只二极管组成，两个二极管的负极连接点为正极输出端，两个二极管的正极连接点为负极输出端-。

关键参数需了解：常见整流桥的额定电流从0.5A到50A不等，耐压值从25V到1000V-33。例如KBPC5010代表50A/1000V规格-8。选型需匹配实际工作电流和电压，工业场景中建议留有1.5倍以上裕量-13。

二、核心检测方法

（一）外观初筛法（各行业通用快速排查）

在动用万用表之前，先用眼睛过一遍。这是快速初筛整流桥好坏的第一步，无需任何工具，却能发现大量明显故障。

操作步骤：

1. 断开电源并拆开设备外壳，找到整流桥所在位置。

2. 仔细观察整流桥外观，重点检查：

   • 塑料封装是否有爆裂、鼓包、烧黑或碳化痕迹-43；

   • 金属引脚是否有氧化、断裂或虚焊-48；

   • 封装外壳是否有开裂或变形-43；

   • 散热片接触面的导热硅脂是否干涸或碳化-48。

判断标准： 若外观有明显烧灼、开裂、鼓包等异常，基本可直接判定该整流桥已损坏，不建议继续使用-43。

适用场景补充： 工业变频器中，整流桥击穿短路通常伴随输入保险丝熔断和PCB板上明显的烧焦痕迹-8；家电电磁炉中，整流桥失效常表现为机内散发焦糊味或设备接通电源时空气开关立即跳闸-48；汽车电子场景中，需重点检查引脚是否有氧化或受腐蚀（发动机舱高温潮湿环境更易发生）。

注意： 外观正常不等于元件完好。有些整流桥“外表完好、内部失效”（如性能衰减、软击穿等），必须借助万用表进一步检测。

（二）万用表二极管档检测法（新手核心重点掌握）

这是最核心、最常用、也是新手必须掌握的整流桥检测方法。数字万用表的二极管档是判断整流桥内部四个二极管是否正常工作的“金标准”。

操作前准备： 将万用表拨到二极管测试档（通常有一个二极管符号），红表笔插入“VΩ”孔，黑表笔插入“COM”孔。为确保读数准确，最好将整流桥从电路板上焊下或至少脱焊一脚，避免外围电路干扰-48。

核心原理： 整流桥内部的四个二极管应具备单向导电特性——正向导通时显示约0.4~0.7V的压降，反向截止时显示“OL”或“1”（无穷大）。测量本质就是验证这四个二极管单元是否满足这一特性-53。

分步检测流程：

• 第一步：测量直流正极（+）→ 交流输入端（~）
  将红表笔接整流桥正极（+），黑表笔分别接两个交流输入端（~）。两次测量均应显示正向导通压降值（约0.4V~0.7V）-3。

• 第二步：测量直流负极（-）→ 交流输入端（~）
  将黑表笔接整流桥负极（-），红表笔分别接两个交流输入端（~）。两次测量同样应显示正向导通压降值（约0.4V~0.7V）-3。

• 第三步：反向测量验证截止特性
  调换表笔重复上述步骤。例如，黑表笔接正极（+）、红表笔接交流端，此时万用表应显示“OL”或“1”（无穷大）。所有反向测量结果都应为无穷大-3。

• 第四步：交流输入端互测
  两支交流输入引脚之间，无论表笔如何连接，都应显示不通（均为无穷大）-5。

• 第五步：直流输出端正反向互测
  红表笔接正极（+）、黑表笔接负极（-），应显示正向导通压降（约0.4~0.7V）；交换表笔后应显示无穷大-5。

判断标准速查表：

行业实用技巧：

• 部分数字万用表二极管档输出电压不足（约3V），可能无法触发高耐压二极管（如1000V整流桥）正向导通。此时可改用20kΩ电阻档，正常正偏时应显示阻值，反偏显示无穷大-8。

• 硅整流桥的正常正向压降一般为0.5V~0.8V。不同型号略有差异，以万用表实测为准-2-3。

• 使用指针万用表时，注意黑表笔带正电，与数字万用表正好相反，测量结果解读也相反-。

（三）行业专业仪器检测法（进阶精准检测）

对于工厂批量检测、高精度维修或专业质检场景，仅靠万用表静态测量可能不够。以下专业方法和工具可检出万用表难以发现的隐性故障。

1. 通电动态检测法（适用场景：检修软击穿/性能衰减故障）

某些整流桥在冷态时万用表测量一切正常，但通电后温度升高即出现软击穿。此时需要带电检测。

操作要点：

• 在交流输入端接入低压安全交流电（如12V AC），电压需在整流桥额定电压范围内-4。

• 用万用表直流电压档测量直流输出端电压。正常空载时直流输出电压约为交流输入电压的0.9倍（理论值），如12V AC输入应输出约10.8V DC-4-8。

• 若输出电压明显偏低（如低于9V）、波动剧烈或存在明显纹波，表明内部二极管存在性能劣化-8。

• 带负载测试：在直流输出端接上适当负载（如电阻），再次测量输出电压。若电压下降过多或出现不稳定，说明整流桥性能不良-4。

2. 示波器波形分析法（专业维修必备）

用示波器观察整流输出波形是最直观的判断方式-13。

• 正常全波整流输出波形应为完整的脉动直流（100Hz或120Hz波纹）。

• 若输出波形缺少正半周或负半周（半波缺口），说明内部某只二极管开路-13。

• 若波形出现畸变或严重塌陷，通常对应特定二极管失效——正半周缺失指向连接+输出端的二极管故障，负半周异常指向连接-输出端的二极管问题-8。

3. 热成像检测法（工业/大功率场景）

对工作中的整流桥进行红外测温，温度梯度异常的区域往往对应故障点。例如某引脚周围出现集中高温点，提示该处二极管存在漏电流过大问题-8。此方法尤其适用于变频器、充电桩等高功率设备的故障排查。

4. 在线检测技巧（不拆焊快速筛查）

在需要快速判断但无法立即拆焊的场景下，可采用在线测量作为初步判断。但需注意：周边并联的元件可能会影响读数，测量结果仅作参考-3。如果在线测量发现明显短路或开路，基本可以判定故障；但如果读数可疑，最可靠的方法还是将整流桥焊下来独立测量-3。

5. 工业批量检测标准参考

对于企业质检场景，整流桥检测应遵循相关行业标准。GB/T 2828.1-2003提供了逐批检查计数抽样的标准，用于指导整流桥的检验流程和方法-24。温度测试依据GB/T 15772-2008《电工电子产品可靠性实验方法 整流器》标准，汽车用整流桥还需满足QC/T 1034-2016《汽车交流发电机用整流桥》等专用标准-24-21。

三、补充模块

（一）不同类型整流桥的检测重点（工业/家电/汽车场景适配）

整流桥并非“一个标准走天下”。不同行业、不同应用场景下的整流桥在结构、参数和检测重点上存在显著差异，需针对性对待。

1. 工业高压整流桥（变频器、UPS、电焊机）

工业场景中常见的三相整流桥和高压单相桥，检测重点与普通家用整流桥明显不同。三相整流桥需分别测量三组AC-DC引脚的正反向阻值，操作复杂度更高-4。变频器维修中，整流桥额定耐压值通常为1200V，检测时需特别关注反向耐压是否达标-。工业整流桥的散热设计至关重要——若散热不良，即使静态参数正常，长期运行也可能因热失控烧毁-11。

2. 汽车用整流桥（发电机整流、车载充电机）

汽车发电机整流桥处于高温（发动机舱可达100℃以上）、高震动环境中，检测时需特别关注焊接可靠性。某新能源汽车充电模块案例显示，在长期震动环境下，整流桥焊点出现微裂纹导致接触电阻增大，最终过热烧毁——而静态万用表测量时读数完全正常-11。汽车场景中建议增加震动测试和焊点检查。汽车发电机整流桥还需满足QC/T 1034-2016标准，重点关注抛负载（Load Dump）耐压性能-21。

3. 家电电源整流桥（电磁炉、开关电源、充电器）

家电用整流桥通常为单相全桥，封装形式多为扁桥或圆桥，电流范围在1A~10A之间。检测方法与通用万用表法一致，但需注意——家电设备（如电磁炉、空调）主滤波电容容量较大，断电后残余电荷可能持续较长时间，放电操作必须彻底。电磁炉维修中，整流桥失效常伴随IGBT同时损坏，更换时需一并排查-48。

4. 贴片整流桥（小型适配器、LED驱动）

贴片整流桥体积小、引脚间距窄，测量时需小心操作避免短路。检测方法可简化为“单二极管测试法”——将贴片整流桥视为四个独立的二极管逐一测量正反向特性-5。贴片封装散热能力有限，需额外关注反向漏电流是否超标，尤其在高温环境下漏电流呈指数级增长-18。

（二）整流桥检测常见误区（5个高频误判点）

在实际检测中，即使是有经验的工程师也可能踩进以下“坑”中。

误区一：仅靠静态万用表测量就下结论

万用表二极管档只能检测二极管的静态PN结特性，无法判断热稳定性问题。某些整流桥在冷态时测量正常，但通电升温后出现软击穿——这种“隐性故障”是万用表测不出来的。统计显示，电源模块失效案例中约35%源于整流器件隐性损伤，需结合通电动态检测才能发现-53。

误区二：忽略在线测量的干扰因素

直接测量电路板上的整流桥而不拆焊，周边并联的电容、电阻等元件会干扰读数，可能导致开路误判为短路，或短路误判为正常-3。标准做法是至少脱焊一脚后再测量。

误区三：散热器拆下后测量

大功率整流桥通常配有散热片，散热片本身有热阻。拆下散热片后冷态测量，与热态工作时的参数存在差异，可能导致性能劣化被误判为正常-53。

误区四：数字表与指针表的极性混淆

数字万用表和指针万用表在二极管档时，表笔输出电压极性正好相反。数字表红表笔输出正电压，指针表黑表笔输出正电压。习惯用指针表的老工程师换用数字表后，容易出现测量结果解读错误-。

误区五：外观正常就认为元件完好

前面提到过，外观正常不等于内部完好。开路故障、性能衰减、软击穿等隐性故障在外观上没有任何表现，必须通过仪器检测才能发现。

（三）整流桥失效典型案例（工业/汽车/家电三场景）

案例一：工业变频器整流桥热失控烧毁

某工厂变频器使用GBJ3510（35A/1000V）整流桥，额定负载电流为30A。设备在高温车间（环境温度60℃）连续运行数周后整流桥突然失效。拆解分析发现，二极管芯片因过热熔化损坏。根本原因是二极管的正向压降随温度升高而降低，导致整流桥承受更高电流，形成热失控循环。解决方案：选用更低VF的整流桥，并加强散热设计（散热片+风冷）-11。

案例二：充电桩整流桥焊点疲劳断裂

某品牌新能源汽车充电桩在长期震动环境下使用6个月后，部分设备出现整流桥失效。经拆解发现，整流桥的焊点出现微裂纹，导致接触电阻增大，最终过热烧毁。而静态万用表测量时，微裂纹处仍能导通，读数正常，容易被漏检。解决方案：选用抗震能力更强的金属底座封装，并增加PCB支撑固定-11。

案例三：家电适配器浪涌击穿

某品牌家用空调电源适配器在雷暴天气后出现大量整流桥失效。拆解发现，雷击或电网突波产生的高压冲击远超整流桥的反向耐压，导致二极管击穿。解决方案：在输入端增加TVS二极管和压敏电阻（MOV）吸收浪涌电压-11。

四、结尾

（一）整流桥检测核心（分级排查策略）

综合以上内容，不同基础的读者可根据自身场景选择适配的检测策略：

新手入门级（家电维修、电子爱好者）：
外观检查 → 万用表二极管档检测 → 按正向/反向测量流程逐一排查 → 对照判断标准表得出结论

专业维修级（工业设备维修、汽车电子检修）：
外观检查 → 万用表检测 → 通电动态检测（低压安全电压）→ 示波器波形分析 → 热成像辅助（大功率场景）

企业质检级（工厂批量检测、入库检验）：
外观抽样 → 万用表批量检测 → 依据GB/T 2828.1-2003抽样标准进行逐批检查 → 老化测试和温度循环测试（GB/T 15772-2008）→ 出具检测报告

掌握分级排查策略，既能快速解决80%以上的常见故障，又能在疑难问题上精准定位，避免盲目更换元器件导致二次损坏。

（二）整流桥检测价值延伸（维护与采购建议）

日常维护建议：

• 定期清理整流桥散热片和周围积尘——灰尘堆积会使温升提高约15%-8。

• 在整流桥与散热片之间涂抹导热硅脂，年均降低工作温度8~12℃-8。

• 避免整流桥长期在额定电流极限值附近运行，建议实际工作电流不超过额定值的70~80%-18。

• 在交流输入端并联压敏电阻（MOV），有效吸收电网浪涌电压-8。

采购选型建议：

• 工业场景选型时，整流桥额定电流应 ≥ 实际负载电流 × 1.5，反向耐压 ≥ 输入电压峰值 × 2-13。

• 汽车电子场景优先选择车规级整流桥，满足QC/T 1034标准，重点关注抛负载耐压能力。

• 大功率开关电源建议选用低VF值的肖特基整流桥，可有效降低导通损耗和发热量-18。

• 选择正规供应商的原装器件，劣质整流桥的耐压和电流参数往往虚标，是早期失效的主因。
