2026年消费电子与汽车电子维修多引脚芯片焊接实操指南（适配主板维修与传感器焊修，从入门到精通）

一、前言：多引脚芯片焊接——电子产品维修必须攻克的核心关卡

无论是日常维修手机主板、电脑主板、电视机驱动板，还是精准焊接汽车电子的传感器模块控制芯片，多引脚芯片焊接是整个修复过程中最具技术含金量的关键操作。一颗QFP封装（四侧扁平封装）的单片机拥有44到128个引脚，焊接稍有疏忽，轻则设备工作异常，重则直接导致烧板烧毁-7。

尤其在2026年的今天，消费电子芯片引脚间距已普遍降至0.4mm甚至更细，汽车电子领域的控制IC引脚密度也大幅提升-。同时，碳化硅和氮化镓功率模块在电动汽车中的大量应用，使得焊接工艺既要兼顾精密，又要承受更大的电气与热应力要求-5。面对这些挑战，无论是电子维修师傅、质检工程师还是电子爱好者，掌握一套系统、实用、行业适配的多引脚芯片焊接方法，都是必须攻下的硬核技能。

本文将用一份完整无死角的焊接指南，带你从零基础进阶，把QFP、TQFP、SOP等多引脚芯片焊接的每一个细节——从工具选择、焊接实操到质量检验——彻底讲透。

二、焊接前置准备——专业级的工欲善其事

2.1 多引脚芯片焊接核心工具清单（新手必备+专业进阶）

新手必备基础套件（适配消费电子主板维修场景）

工欲善其事，必先利其器。入门阶段不需要烧钱，但以下这几件“硬通货”一个都不能少：

• 60W—80W可调温恒温电烙铁：建议选用高频涡流感应加热机型，能数秒内达到设定温度并自动补偿热损耗。刀型烙铁头是焊接QFP/TQFP芯片的黄金搭档，其刃面宽度可以一次性覆盖2-3个引脚，大幅提升拖焊效率-1-49。

• 松香芯焊锡丝：直径0.5mm—0.8mm最合适，共晶焊锡Sn63Pb37（熔点约183℃，流动性好）适合手工操作，无铅焊锡（如Sn96.5Ag3.0Cu0.5，熔点约217℃）更环保但流动性稍差-1。

• 助焊剂：优先选用免清洗型RMA级，焊接密度越高的芯片，助焊剂的品质越关键-。

• 精密防静电镊子：用于夹持芯片、对齐引脚，镊子尖必须足够细密-20。

• 放大镜/体视显微镜：推荐10—20倍放大带LED补光，0.4mm间距的引脚肉眼几乎无法分辨-48。

• 吸锡带：处理连锡短路的核心工具，建议选用0.5mm细规格-2。

专业进阶工具（适配汽车电子维修与企业质检场景）

• 数控恒温热风枪：专用于QFP、LQFP等密集引脚器件的拆焊与锡膏焊接--49。

• BGA返修台：手机主板、电脑主板、车载控制单元等高端设备维修的专业配置-。

• 工业级吸锡系统：用于安全拆除多引脚器件-49。

• X-Ray检测设备：汽车电子、航空航天等高可靠性要求产品的焊点内部空洞检测-34。

2.2 焊接安全注意事项（消费电子与汽车电子专用）

重中之重——防静电！防静电！防静电！

CMOS芯片、MOSFET管、微控制器、DSP等绝大多数现代芯片都对静电极其敏感。静电瞬间放电可能导致芯片内部电路击穿，损坏可能不会立即表现，但设备运行一段时间后就会出现莫名其妙的不稳定故障-7。

四项必须遵守的安全准则：

1. 全程佩戴防静电手环并确保接地良好，焊接台面铺防静电垫-48。

2. 烙铁温度控制在260℃—330℃之间，单次焊接不超过3秒-1-48。QFP等封装峰值焊接温度240—260℃最合适-7。

3. 焊接前清洁焊盘和芯片引脚：用无水乙醇擦拭去除氧化层、油污和粉尘。潮湿环境焊接极易产生气泡和虚焊-7。

4. 焊接环境湿度控制在40%—60%，温度20—28℃-51。

2.3 多引脚芯片基础认知——看懂封装才能焊好芯片

多引脚芯片的主流封装主要分三大类：

• QFP/TQFP（四侧扁平封装） ：引脚四侧分布，间距0.4mm—1.0mm，引脚数可达300+，常见于MCU、FPGA、DSP处理器-。

• SOP/SOIC（小外形封装） ：引脚两侧分布，间距1.27mm，相对容易上手-7。

• BGA（球栅阵列封装） ：引脚以锡球阵列形式位于芯片底部，需借助回流焊设备，无法手工焊接-7。

掌握芯片的“第一引脚”定位标识至关重要。芯片本体上通常有圆点、斜角或缺口标记，务必与PCB板上的丝印标识对准，焊反了芯片必烧-。

三、核心焊接方法——三种主流工艺精讲

3.1 四角固定法（新手入门首选，消费电子主板维修适用）

操作步骤：

1. 引脚预对齐：用防静电镊子夹住芯片，将其引脚与PCB焊盘精准对齐。多引脚芯片的对位精度直接决定焊接成败，建议对齐误差控制在±25μm以内-34。

2. 临时固定：用镊子轻压芯片中心防止晃动。先焊接对角线位置的两个引脚——焊一个角，再焊对角，保证芯片被固定且不会位移-19。

3. 依次焊接：固定好后，用烙铁配合焊锡丝，采用“先加热焊盘与引脚，再送入焊锡”的原则，每个单点焊接时间控制在2—3秒-1。

4. 检查并处理短路：相邻引脚间出现连锡时不必慌乱，这是正常现象-2。

适用范围：引脚数少于48个、引脚间距较大的SOP芯片，以及消费电子主板维修中的接口芯片。

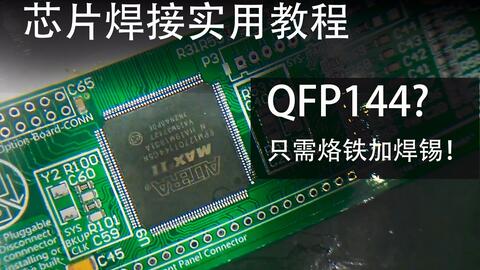

3.2 拖焊法（核心高招，QFP/TQFP多引脚芯片必备）

拖焊法是多引脚芯片焊接的“终极核心技巧”，熟练掌握它，QFP封装芯片的焊接成功率直线上升。

操作流程：

1. 芯片固定：先将芯片精准对位，用四角固定法焊好对角线-。

2. 涂抹助焊剂：在引脚阵列一端均匀涂上足量的免清洗助焊剂。助焊剂的充分浸润是拖焊成功的第一要素-1。

3. 烙铁头挂锡：在刀型烙铁头的刃面上蘸取极少量焊锡——千万不要多-。

4. 匀速拖焊：将烙铁头刃面从芯片第一引脚侧向对侧引脚端匀速移动。焊锡在表面张力和毛细作用下自动均匀分布在所有引脚上-1。

5. 处理轻微连锡：拖焊后若有少量连锡，再次涂覆助焊剂，用清洁后的烙铁头沿引脚方向再拖一次。利用虹吸原理，多余焊锡会被烙铁头带走-。

新手常见误区： 拖焊时烙铁头带锡过多，导致焊锡大面积粘连在引脚之间。正确做法是烙铁头挂极薄一层焊锡，宁可多拖几次，也不要一次挂满。

进阶提示：焊接后必须用洗板水或异丙醇彻底清除残留助焊剂，否则残留物可能引起漏电流和引脚腐蚀-1。

3.3 热风枪锡膏焊接法（专业进阶，适配汽车电子模块维修）

对于LQFP这类引脚间距≤0.4mm的超密集芯片，烙铁手工焊接难度较大，热风枪配合锡膏焊接效果更好-。

操作流程：

1. 在PCB焊盘上均匀涂布适量锡膏（可借助钢网印刷）。

2. 将芯片精准放置到焊盘上，确保对位误差≤25μm。

3. 热风枪温度设置280℃—350℃，风速中低档，风嘴选用比芯片稍大的尺寸。

4. 手持热风枪垂直对芯片上方加热，距离3—5cm，均匀画圈避免局部过热。

5. 观察锡膏完全熔化、表面张力将芯片自动拉正归位，即焊接完成。

行业应用：汽车电子控制模块的传感器信号处理芯片、发动机控制单元的MCU等，多采用热风枪锡膏焊接方案。

四、焊接质量检测——万用表快速检验焊点好坏

4.1 初级检验：目视检查与显微镜检测

目视检查要点：合格焊点应呈现光滑、明亮、内凹的润湿轮廓，引脚轮廓清晰可见且焊锡未爬升至芯片本体-1。用放大镜或体视显微镜从芯片侧面观察，检查是否存在虚焊、连锡或引脚翘起-。

4.2 万用表通断检测法（新手快速定位）

万用表是最基础也是最重要的检测工具。

第一步——电源对地短路检测：将万用表调至蜂鸣档或电阻档，红表笔接VCC，黑表笔接GND。若无蜂鸣（电阻值极大），说明没有短路；若有蜂鸣，说明VCC与GND之间短路，芯片必坏或焊接出错-62。

第二步——相邻引脚短路检测：万用表调至蜂鸣档，依次测试每对相邻引脚。正常情况不应发出蜂鸣（除非该两引脚在电路原理图中本就是连通关系）。若相邻引脚发出蜂鸣，则为连锡短路-62-43。

第三步——引脚二极管特性检测（核心技巧） ：
将万用表调至二极管测试档（带二极管符号），红表笔接GND（公共地），黑表笔依次点触每一个引脚。大多数芯片的IO引脚内部都集成有ESD保护二极管（阳极接引脚、阴极接VCC或GND），黑表笔点触时万用表会显示一个典型正向压降（约0.4V—0.7V）-。若某引脚显示开路（OL）或短路（0V），该引脚焊接有问题；若所有引脚的压降读数一致性良好，说明焊接质量可靠-62。

新手误区：万用表表笔应点触引脚根部（引脚与芯片本体连接处），而非焊盘末端。戳焊盘可能误判为导通良好，而引脚根部实际已虚焊-。

4.3 上电功能验证（专业群体必做）

万用表检测通过后，接通电路板电源，用万用表测量芯片供电电压是否稳定，检查关键输出引脚的信号波形（有示波器更佳）。观察设备是否正常启动运行，芯片表面是否异常发热——发热可能意味着内部短路。

五、行业适配指南——不同场景下的焊接策略

5.1 消费电子主板维修（手机主板、电脑主板）

消费电子领域对焊接精度要求最高，手机主板芯片间距往往在0.4mm以下，大量采用BGA封装，手工焊接几乎必须依赖热风枪和BGA返修台--20。操作前务必在显微镜下仔细观察引脚状况，均匀涂抹助焊剂。拆焊时烙铁温度调至260℃左右，配合吸锡器逐个吸除引脚焊锡，用镊子同步加热提起芯片-。

5.2 汽车电子传感器维修（氧传感器、ABS传感器等）

汽车电子环境严苛，对焊点可靠性要求极高——振动、高低温循环、潮湿等都会考验焊点强度。焊点必须牢固、无空洞、无虚焊。建议焊接后使用X-Ray检测焊点内部空洞率。根据行业标准，BGA类焊点空洞率应小于25%-34。对于氧传感器信号处理芯片，重点检测其信号传输稳定性，焊接不良直接导致ECU读取故障码。

5.3 工业控制设备维修

工业现场环境（高温、高湿、粉尘）对焊接质量要求严格，应选用符合GB/T 19247.4或IPC-A-610标准的焊接工艺-34。焊接前务必对PCB进行120℃烘烤2小时以上去除潮气，焊后需进行三防漆涂覆（厚度0.05—0.1mm）以增强防潮、防尘、防腐蚀能力-34。工业控制板卡往往同时存在贴片元件和插件元件，需采用选择性焊接工艺仅对指定引脚加热，避免伤及已焊接的热敏SMT器件-5。

六、多引脚芯片焊接常见误区与故障排查

误区一：忽视烙铁头保养

烙铁头长期高温空烧会形成氧化层导致不上锡。每次使用后应清洁并镀锡保护-48。严禁用砂纸打磨烙铁头——会破坏镀层结构。

误区二：助焊剂使用不足

焊接多引脚芯片时，助焊剂不够导致焊锡流动性差，拖焊拖不动、连锡清不掉。拖焊时务必保证助焊剂涂覆充分。

误区三：焊接时间过长

单点超过3秒或反复加热，容易损伤芯片内部电路或导致PCB焊盘脱落-7。

误区四：忽略引脚氧化问题

引脚氧化（镀层厚度≤0.5μm时易氧化）会严重阻碍焊锡浸润，引发大量虚焊-44。焊接前务必确认引脚光亮。

常见故障排查：

• 虚焊（焊点表面暗淡粗糙）：表现为信号时有时无、噪声突增。成因多为焊接温度不足或加热时间过短-1-43。补焊时先加助焊剂，再重焊一次。

• 连锡短路（相邻引脚桥接）：多见于细间距（≤0.4mm）芯片引脚-。用吸锡带加热吸附多余焊锡即可解决-2。

• 冷焊：焊锡未完全熔化。成因是温度过低或热容量不足。重新加热补焊，确保焊锡充分流动。

七、结尾与互动交流

7.1 核心——多引脚芯片焊接的三级进阶策略

新手阶段（消费电子入门） ：四角固定法+点焊→目视检查→万用表通断检测。

进阶阶段（QFP/TQFP芯片） ：四角固定+拖焊法→吸锡带处理连锡→二极管特性检测。

专业阶段（汽车电子/工业设备） ：热风枪锡膏焊接→X-Ray空洞检测→上电功能验证→三防漆涂覆。

7.2 价值延伸——日常维护与芯片采购建议

日常维护中，定期校准电烙铁温度、保持烙铁头清洁镀锡、将未使用的芯片存放在防静电包装中。采购多引脚芯片时，务必选择正规渠道、确认引脚无氧化、封装形式与PCB设计匹配。

7.3 互动交流

你在焊接QFP或TQFP多引脚芯片时，有没有遇到过拖焊怎么也拖不开、连锡反复清理不干净的情况？或者遇到上电后芯片发热但万用表测不出短路的疑难杂症？欢迎在评论区分享你的焊接难题或独家技巧，一起交流进步！
