传送带上的零件飞快移动，光电传感器闪了一下，就在这个瞬间，所有相机同步捕捉到了分毫不差的图像——这不是魔法，这是硬件触发在幕后精准指挥。
生产线上的高速传送带以每秒数米的速度前进，一个零件正等待着被视觉系统检测。理想情况下，当它到达相机正下方时，系统应当捕捉一张完美对焦、光照均匀的图像。
但现实常常是，相机在零件已经移动了半个身位后才“醒来”，拍下的图像模糊不清，导致整个批次的质量检测数据失效-3。
在机器视觉的世界里，相机什么时候“按下快门”不是随机的。工业相机主要遵循两种触发方式：硬件触发和软件触发，它们如同两种不同的指挥系统。
硬件触发依赖物理信号——来自光电传感器、编码器或控制器I/O的电子脉冲-1。这个信号如同一个精准的交通信号灯，告诉相机：“现在，立刻拍摄！”
相比之下，软件触发则是通过软件命令来控制拍摄时机。这种方式虽然布线简单，但有一个致命弱点：因为通信速度和计算处理的延迟，相机拍摄和编码器锁存的时机会产生波动-1。
这种波动在传送带速度较慢时或许可以接受，但在高速应用场景下，就会导致严重的跟踪精度问题。这就像是用手机拍摄快速移动的物体，按下快门时物体早已不在原来的位置。
工业相机的硬件触发之所以重要，关键在于它解决了时序精度这一核心痛点。当生产线上的零件以高速移动时，即使是毫秒级的延迟，也可能导致拍摄位置偏差数毫米。
根据行业测试，硬件触发的波动和延迟通常控制在微秒级别，而软件触发则常常达到毫秒级别-3。这个差距看似微小，在高速自动化场景下却可能是成功与失败的分水岭。
硬件触发通过物理信号实现相机拍摄和编码器计数的严格同步。在传送带跟踪系统中，这种同步精度直接影响机器人抓取位置的准确性-1。
没有这种同步，图像中的位置信息与实际位置就会产生无法预测的偏差，导致机器人抓空或碰撞。

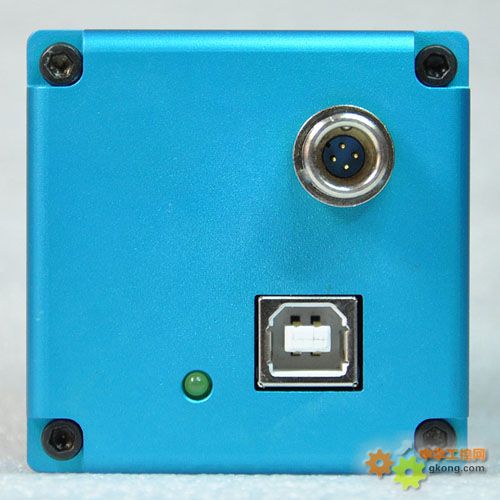

理解了硬件触发的重要性后，如何正确配置它成为下一个关键问题。现代工业相机通常提供多种输入接口，主要分为光耦隔离输入和GPIO（通用输入输出）两种。
光耦电路具有电气隔离设计，能承受更高电压且不受接地回路和电磁干扰影响，虽然开关时间稍长（几毫秒）-3。GPIO则提供更快的传输速度，延迟响应时间可达纳秒级，但易受电磁干扰-3。
实际配置时，工程师需要根据应用环境选择合适接口。在电气噪声较大的工业环境中，光耦隔离输入往往是更可靠的选择。
硬件触发配置中的一个关键参数是触发延迟。相机厂商通常会提供这一功能，允许用户在接收到触发信号后延迟特定时间再开始曝光，以补偿系统中的信号传输延迟-3。
在一些复杂应用中，单一相机往往无法满足需求。比如自动驾驶系统的环境感知、多视角3D重建或大型零件的全方位检测，这些场景都需要多台相机协同工作。
这时候，工业相机硬件触发展现了它另一项独特价值：实现多相机间的精确同步-2。传统连续拍摄模式下，各相机独立工作，曝光和采集存在微小时间差。
当所有相机听从同一个外部硬件触发信号的指挥时，它们能在同一微秒级时刻开始曝光，彻底消除相机间的时间差-2。
这种同步对于分析高速运动物体、进行精密工业检测至关重要。否则，不同相机拍摄的图像会有微妙的时间偏移，导致3D重建数据错位或运动分析失真。
现代工业相机的触发系统已经发展得相当灵活多样。以IDS相机的触发系统为例，它提供了多种触发模式，可以像搭建乐高积木一样组合不同的功能模块-8。
例如，在传送带系统中，如果由于结构限制无法将触发传感器安装在相机旁边，可以通过设置触发延迟来解决。相机在收到传感器信号后，会根据预设的延迟时间（考虑传送带速度）才开始采集图像-8。
另一个实用功能是触发分频器。当编码器频率高于相机采集频率时，可以设置相机每收到第N个触发信号才拍摄一次，这在线阵扫描应用中特别有用-8。
甚至可以实现“电平控制曝光”，即通过触发脉冲的宽度直接控制曝光时间，无需更改相机参数-8。这种灵活性使工业相机硬件触发能够适应从简单检测到复杂同步的各种应用需求。
随着工业4.0和智能制造的推进，机器视觉系统正从单纯的检测工具，向能够整合实时控制的反饋系统进化。在这一转变中，基于FPGA（现场可编程门阵列）的视觉解决方案崭露头角。
传统基于CPU的解决方案在处理触发逻辑时，容易受到操作系统调度和后台进程的干扰，导致响应时间不稳定-7。而FPGA架构将控制逻辑直接嵌入硬件中，实现无外部干扰的可预测处理-7。
这种架构可以实现微秒级的时序精度，并能根据图像分析结果实时控制外部设备，如光源-7。系统可以直接根据检测结果调整光源强度或切换照明模式，而无需CPU介入。
这种“检测-控制”一体化的能力，使视觉系统不再是生产线的旁观者，而是能够直接参与过程优化的主动控制单元，开启了机器视觉在智能制造中的新可能。
生产线上，机械臂流畅地抓取经过的零件，放置到指定位置，每个动作都精准无误。触发传感器再次闪烁，工业相机硬件触发系统已经为下一个零件的到来做好了准备。
硬件触发如同一位永不疲倦的交通指挥官，在微秒级的时间尺度上，精准调度着光、电和机械的协同舞蹈，让自动化生产线上每一个瞬间都被完美捕捉。
网友“机械视觉小白”提问： 硬件触发听起来很专业，对我们小生产线来说是不是杀鸡用牛刀？软件触发不能凑合用吗？
首先，完全理解你的顾虑！其实选择硬件触发还是软件触发，主要看你的生产节奏和精度要求。如果你们生产线速度较慢，对位置精度要求不高，软件触发确实可以“凑合”-1。
但这里有三个现实问题：一是随着产能提升，你迟早会提速；二是软件触发有毫秒级波动，零件稍微快点就可能拍糊；三是软件触发依赖计算机指令处理，系统一卡顿就可能错过拍摄时机-1。
硬件触发虽然初期需要布线（可能需要连接相机、PG板卡或专用套件），但它能提供微秒级精度的稳定同步-1。建议你评估一下：如果产品价值高、报废成本大，或者计划未来提速，不如一步到位选硬件触发。它像生产线上的“保险丝”，现在投入一点，避免未来大损失。
网友“自动化工程师”提问： 我们需要用三台相机从不同角度同时拍摄产品，怎么确保它们真正“同步”，而不是各自为政？
多相机同步是硬件触发大显身手的场景！关键是给所有相机提供同一个外部触发信号。这个信号可以来自光电传感器、编码器或专用控制器-2。
实际操作时，你需要选择支持外触发模式的相机，并通过配置界面启用这一功能-2。所有相机会在收到同一个触发信号的瞬间开始曝光，实现微秒级甚至更高精度的同步[ciration:2]。
验证同步成功有两个要点：一是所有相机都能正常获取图像；二是各相机的实际帧率与设定的触发频率一致-2。可以使用v4l-utils等工具检查实际帧率。
还有个细节：各相机到触发信号源的线路长度尽量保持一致，避免信号延迟差异。做好这些，三台相机就能像一支训练有素的乐队，在指挥下同时“奏响快门”。
网友“技术调试员”提问： 触发延迟这个参数到底怎么设？我调了半天，不是太早就是太晚，有没有什么技巧？
触发延迟确实是个需要耐心的精细活！它主要是为了补偿系统中的各种延迟，比如触发信号传输时间、光源响应时间等-3。
调试时，我建议采用“二分法”：先设一个较大延迟，然后逐步减小，直到找到最佳点。可以制作一个带明显标记的测试件，在传送带上运行，观察相机捕捉到的标记位置是否与预期一致-3。
另一个技巧是利用相机的触发重叠功能。有些相机支持在读取当前帧数据的同时接收下一个触发信号，这可以最大化拍摄频率-3。
记住，最佳延迟值取决于你的具体组件和配置，可能需要一些试错-3。做好记录，一旦找到最佳值，就在类似应用中作为起点，能节省大量时间。调试虽然繁琐，但当看到图像完美对焦时，那种成就感绝对值得！
